品牌 FS 型号 KSD301
种类
温度开关 用途 电子
体积 小型 电压特性 安全电压
执行标准 国标 自动复位功能 有
*大电压 250（V） *大电流 10-16（A）
保持电流 10（A） 动作温度 57（℃）
温控范围 0-300（℃）

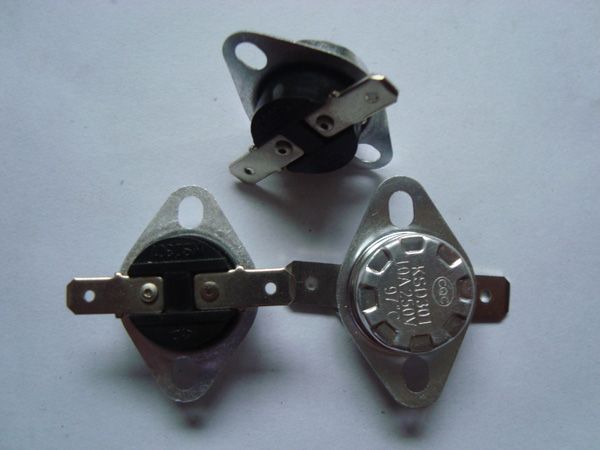

KSD301 超小型
温控器 系统触感温式速动型温控器，为满足不同用户需要、工作方式分自动复位和手动复位，安装方式有活动式、组合式。连接端子宽度有6.3Mm、4.8mm、3.2mm平脚及45℃弯脚、90℃弯脚等。该产品主要用于电气设备及家用电器中作热过载保护。如：
饮水机、
消毒柜、
淋浴器、
烘干机、医疗设备等。
1． 使用条件
① 相对湿度在+20℃环境下达95%
② 大气压力86-106Kpa
③ 工作位置: 任意
2． 技术参数
① 触点形式：1D或1H（限自动复位）
② 触点负载：220VAC 10A 3A 8A 或24VDC 10A 3A 8A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1500VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S2
⑧ 重量 10g
---------------------------------------------------------------------------------------
3． 规格数据表
复位方式 动作温度
(℃) 动作温度误差
(℃) 回复温度
(℃) 测试升降温速度
(℃/min) 备注
自动复位 -10-110 ±5或±3或±2 10-40 5-10
表中的回复温度指低于动作温度
120-150 15-50
165-220 ±10 20-70 7-15
手动复位 45-110 ±5 降40%温度或在环境中5分钟以后按按钮 5-10 允许0℃以下自动回复
120-150
165-220 ±10 7-15 允许5℃以下自动回复
---------------------------------------------------------------------------------------
4． 安装尺寸及外形
