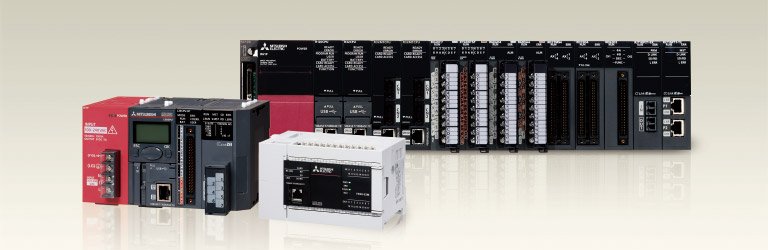

FX5U
PLC系列CPU
FX5U-32MT/ES 16入/16出 晶体管
FX5U-32MR/ES 16入/16输出
继电器FX5U-64MT/ES 32入/32出 晶体管
FX5U-64MR/ES 32入/32输出 继电器
FX5U-80MT/ES 40入/40出 晶体管
FX5U-80MR/ES 40入/40输出 继电器
FX5U FX5UJ PLC常见问题：
编程软件 GX WOKRS3
编程电缆 网线
编程软件不能连接plc（电脑IP是否和PLC在一个网段）
FX5U不能连接触摸屏（通讯参数是否正确 IP是否在一个网段 485通讯的触摸屏是否支持）
FX5U PLC网关硬件及软件介绍：
硬件规格
硬件参数
CPU ARM9 嵌入式低功耗 CPU，主频 400MHz
内存 128M DDR2 SDRAM 256M Flash 电子盘
扩展存储 SD 卡存储*大支持扩展到 32G
RTC 实时时钟内置
无线接入方式 2 路 10M/100M 自适应端口 GPRS 3G 4G
通讯端口 COM1：RS485；
接线端子 COM2：RS232 D型9针
电气规格
额定电压 DC 24V,可工作范围 DC 9V～36V
额定功率 <5W
电源保护 具备雷击浪涌保护
允许失电 <3Ms
CE & RoHS 符合 EN61000-6-2:2005，EN61000-6-4:2007 标准，符合 RoHS 要求；
雷击浪涌±1KV；群脉冲 2KV； 静电接触 4KV， 空气放电 8KV
环境要求
工作温度 -10～60°C
存储温度 -20～60°C
环境湿度 10～90％RH(无冷凝)
抗震性 10～25Hz(X、Y、Z 方向 2G/30 分钟)
冷却方式 自然风冷
性能规格
整机尺寸 130mm x 94mm x 48mm
整机重量 约 400g
配置软件 Ldconfig V4.0.6.0等等
1 安装配置软件 Config
2注册用户 登录配置软件
3新建项目文件
添加BOX 输入序列号 上网方式等等
4 LAN口添加PLC
设备品牌 三菱，设备型号FX5U
添加plc IP地址192.168.3.1之类的
5 依次添加变量，比如D0 M0 Y0等等，可以随时添加变量。 或者EXCEL建立好后导入也可以
6保存文件
7 远程模块 盒子LAN口连接电脑 默认IP 192.168.10.100 修改电脑IP在同一网段
下载到盒子 采集器。*一次使用下载一次即可。
8 上传到云端平台
9 进入云平台，云组态操作画面，可以随时修改 手机端 电脑端可以相同，也可以不同。
