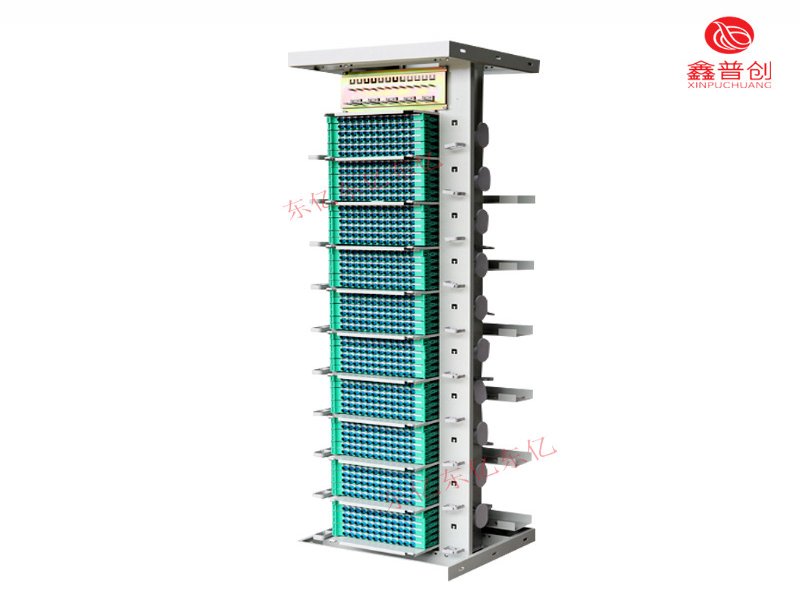

MODF光纤总
配线架见图6。从外线光缆的熔接位置上分，MODF主要分成：终熔分离型和终熔一体型。终熔分离型的MODF机架由熔接架和终端架2种机架构成。外线光缆在熔接架熔接，在终端架的线路侧成端，见图7。熔接架的尺寸为：2200×900×300（单位:mm），容量为1728芯，一般2个熔接架背靠背安装。终端架的尺寸为：2200×900×600（单位:mm），容量为1152芯（线路侧和设备侧各576芯）；终端架的数量一般初次配置2～3个，之后根据需求增加，一般2个背靠背安装的熔接架多对应6个终端架。终熔分离型MODF主要用于终期容量较大的局站，如核心节点。但其熔接架和终端架的设置有一定的比例关系，扩容受到一定的限制。优点嘛。
就是终端架不需要布放防雷地线吧。终熔一体型MODF和ODF一样，每个机架都含有光缆成端熔接单元，分成A型、B型和C型。每种型号的结构大同小异，见图4和图6，2200×900×600（单位:mm）的机架容量见下表。MODF的设计理念并不是为了增加ODF的容量密度，而是为了便于跳纤管理。（1）尽量根据需要配置合适长度的跳纤，不要留太多余长。（2）尽量采用φ1.2mm的跳纤，而不采用φ2.0mm的跳纤。ODF(OpticalDistributionFrame)光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能，是信息机房中不可或缺的部分。ODF光纤配线架【144芯/288芯/576芯720芯】在过去光通信建设中使用的光缆通常为几芯至几十芯。
光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能，是信息机房中不可或缺的部分。它适用于中心机房和光分支点，可以安装配套单元箱，或者采用直插盘的方式。完成光缆的引入，固定及开剥保护，光纤熔接及保护，尾纤的储存及管理，光纤的固定连接及交叉连接等功能。
