网络理线架再有，理线架将线缆托起，跳线
接头水平地进入RJ-45模块，使电缆插入模块之前不再转直角弯，减少了自身信号的损耗，同时也减少了对周围电缆的辐射干扰。

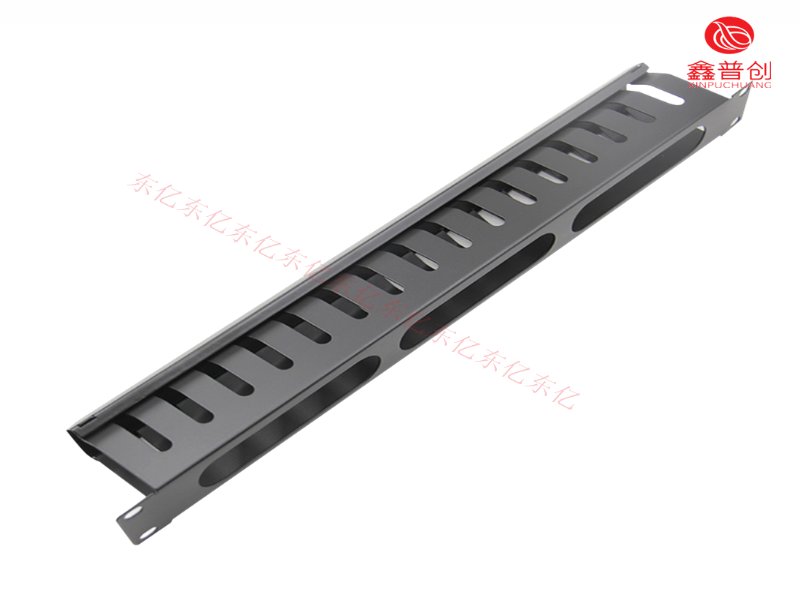

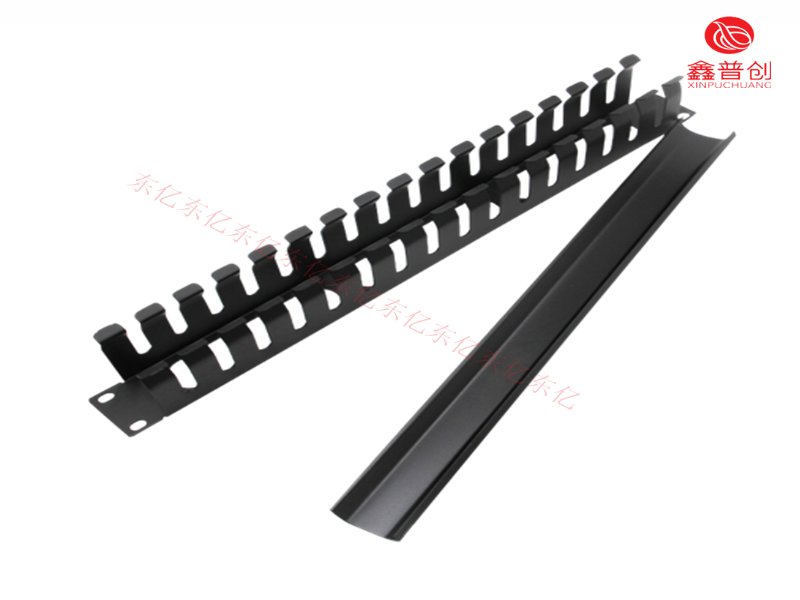

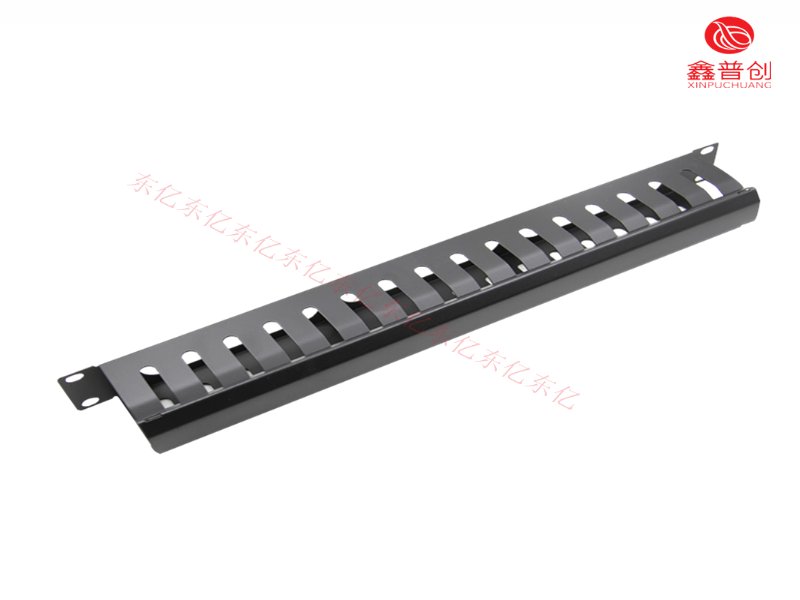

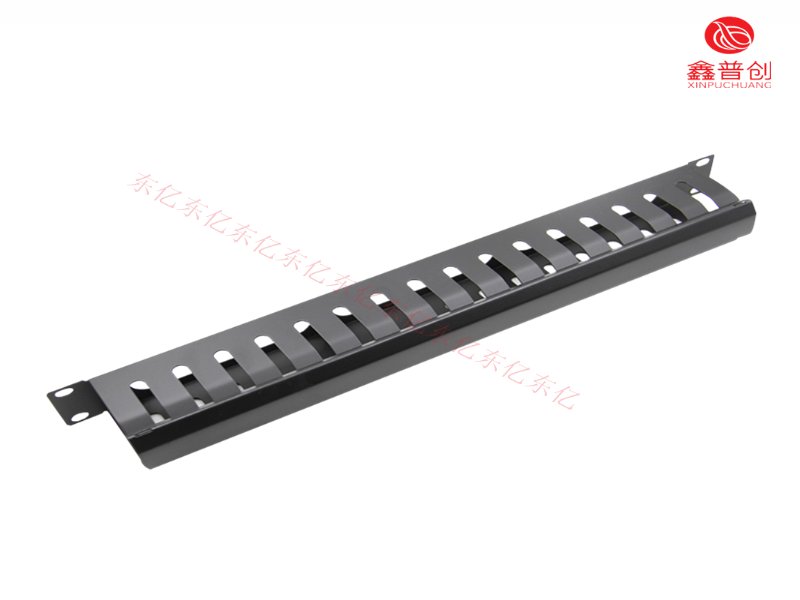

理线架也有19”标准宽度理线架、110型
配线架两种产品。
标准宽度的理线架可直接安装于19”机柜，极大方便了设备间的线缆管理工作。依照19”机架标准，适用于配线架及设备跳线的水平和垂直方向的线缆管理，设计简洁，对各种线缆提供灵活、有效和安全的管理，使布线系统整洁美观 [2] 。
设备的安装
机柜内安装配线架的技术要点
在楼层配线间和设备间内，配线架和网络
交换机一般安装在19in的机柜内。在机柜内部安装配线架前，首先要进行设备位置规划或按照图纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备，同时考虑配线架与交换机之间跳线方便。为了使配线架和设备的安装美观大方且方便管理，必须对机柜内设备的安装进行规划，具体遵循以下原则。
(1)配线架的安装原则：缆线采用地面出线方式时，一般缆线从机柜底部穿入机柜内部，配线架宜安装在机柜下部；当采取桥架出线方式时，一般缆线从机柜顶部穿入机柜内部，配线架宜安装在机柜上部；当缆线采取从机柜侧面穿入机柜内部时，配线架宜安装在机柜中部。一般配线架安装在机柜下部，交换机安装在其上方。
(2)每个配线架之间安装有一个理线架，每个交换机之间也要安装理线架。
(3)正面的跳线从配线架中出来全部要放入理线架内，然后从机柜侧面绕到上部的交换机间的理线器中，再接插进入交换机端口。
常见的机柜内配线架安装实物图，如图2所示。
双绞线配线架
