厚
型钢结构
防火涂料(非膨胀型
钢结构防火涂料)
厚型
钢结构防火涂料是指涂层厚度大于7 mm，小于等于45 mm，呈粒状面，密度较小，热导率低，耐火极限在2 h以上的钢结构防火涂料。由于

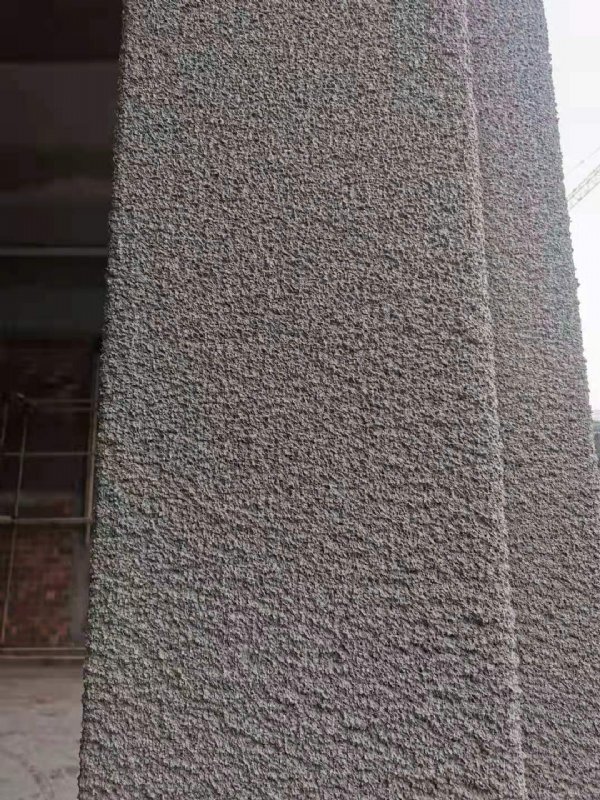

厚型防火涂料的成分多为无机材料，因此其防火性能稳定，长期使用效果较好，但其涂料组分的颗粒较大，涂层外观不平整，影响建筑的整体美观，因此大多用于结构隐蔽工程。该类防火涂料在火灾中利用材料粒状表面，密度较小，热导率低或涂层中材料的吸热性，延缓了
钢材的温升，保护钢材。这类防火涂料是用合适的无机胶结料(如水玻璃、硅溶胶、磷酸铝盐、耐火水泥等)，再配以无机轻质绝热骨料材料(如膨胀
珍珠岩、膨胀
蛭石、海泡石、漂珠、
粉煤灰等)、防火添加剂、化学药剂和增强材料(如硅酸铝纤维、岩棉、陶瓷纤维、
玻璃纤维等)及
填料等混合配制而成，具有成本较低的优点。施工常采用喷涂，适用于耐火极限要求在2 h以上的室内外隐蔽钢结构、高层全钢结构及多层厂房钢结构。如:高层民用建筑的柱、一般工业与民用建筑中支承多层的柱的耐火极限均应达到3 h，需采用该厚型防火涂料保护。
厚型钢结构防火涂料的防火隔热原理:
涂覆在钢构件上的厚型钢结构防火涂料的防火隔热原理是防火涂料受火时涂层基本上不发生体积变化，但涂层热导率很低，延滞了热量传向被保基材的速度，防火涂料的涂层本身是不燃的，对钢构件起屏障和防止热辐射作用，避免了火焰和高温直接进攻钢构件.还有涂料中的有些组分遇火相互反应而生成不燃气体的过程是吸热反应，也消耗了大量的热，有利于降低体系温度，故防火效果显著，对钢材起到高效的防火隔热保护.另外该类钢结构防火涂料受火时涂层不发生体积变化形成釉状保护层，它能起隔绝氧气的作用，使氧气不能被保护的易燃基材接触，从而避免或降低燃烧反应.但这类涂料所生成釉状保护层导热率往往较大，隔热效果差.为了取得一定的防火隔热效果，厚涂型防火涂料一般涂层较厚才能达到一定的防火隔热性能要求。
