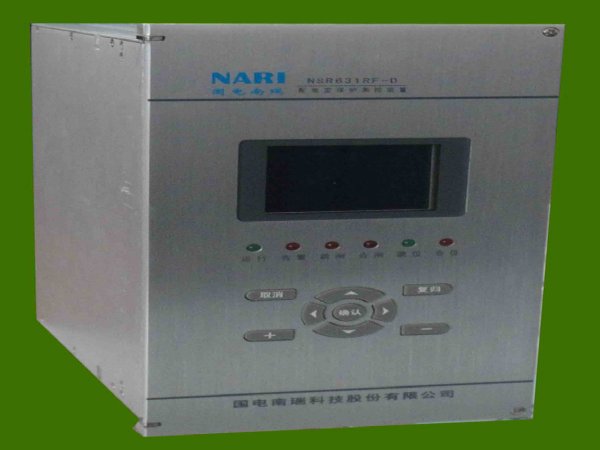

PWRM
电源板功能及使用说明
（1）PWRM板功能：
装置电源变换功能：
采用直流/交流输入的开关
稳压电源，输出电压等级及用途见下表。电源具有完备的短路保护、超限保护及过功率保护。
输出标准值(V) 额定电流(A) 用 途
5 3 提供数字电源
5 2 提供通信数字电源
+12 0.5 提供模拟电源
-12 0.5 提供模拟电源
24 0.5 提供出口/告警
继电器电源
告警开出功能：
装置故障告警开出接点（常闭）——（BSJ+,BSJ-）：在装置失电或装置自检异常时BSJ动作，同时切 断了出口继电器电源；
保护跳闸开出接点（磁保持）——(XJ+,XJ-）：在保护跳闸动作产生时XJ动作并磁保持，需“复归”后返回。一般用于中央信号或事故总信号。
2路以太网通信功能，采用IEC103规约，标准为2路，可以扩展为3路
1路485通信功能：采用IEC103规约
1路CAN通信功能：采用CAN2.0B规约
1路串口打印功能
IRGB对时口
硬节点对时口
（2）PWRM板使用说明：
JP1： 跳右边（1，2）为485通讯模式，DSP使用485口103规约时为此模式
跳左边（2，3）为422通讯模式，DSP使用422口103规约时为此模式
JP2： 跳右边（2，3）为串口连接DSP模式，打印时为此模式，
跳左边（2，3）为串口连接PowerPC模式，下装PowePC程序时为此模式，
JP3： 跳上为IGRB对时模式，不跳上IGRB对时不能使用，
JP4： 跳上边（2，3）为IGRB连接DSP模式，IGRB对时进入DSP时为此模式，
跳下边（1，2）为IGRB连接PowerPC模式，IGRB对时进入PowePC时为此模式，
JP5，JP6 ：跳上为为485通讯模式，DSP使用485口103规约时为此模式，
不跳上，并且插入PowePC通讯板时，为以太网103通讯模式，
JP7： 跳上为IGRB对时模式，不跳上IGRB对时不能使用，
根据实际情况装配不同额定输入电压的
电源模块；
