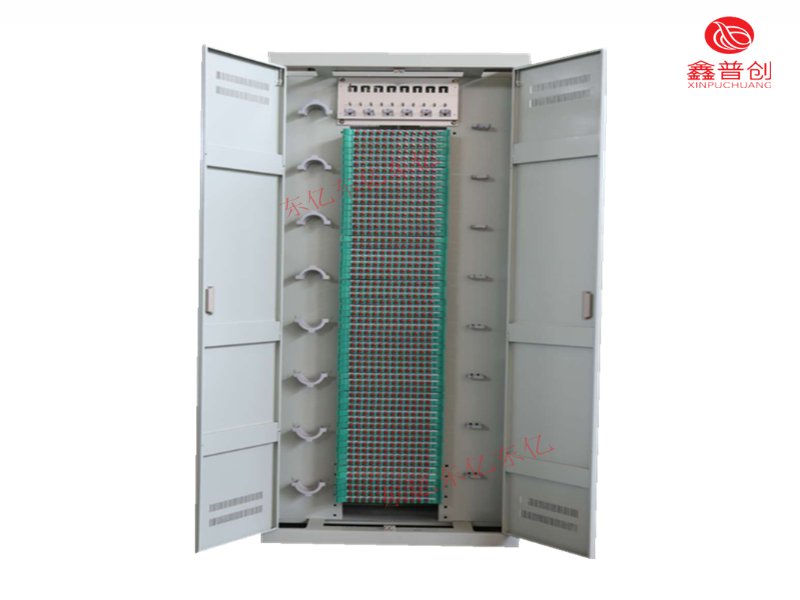

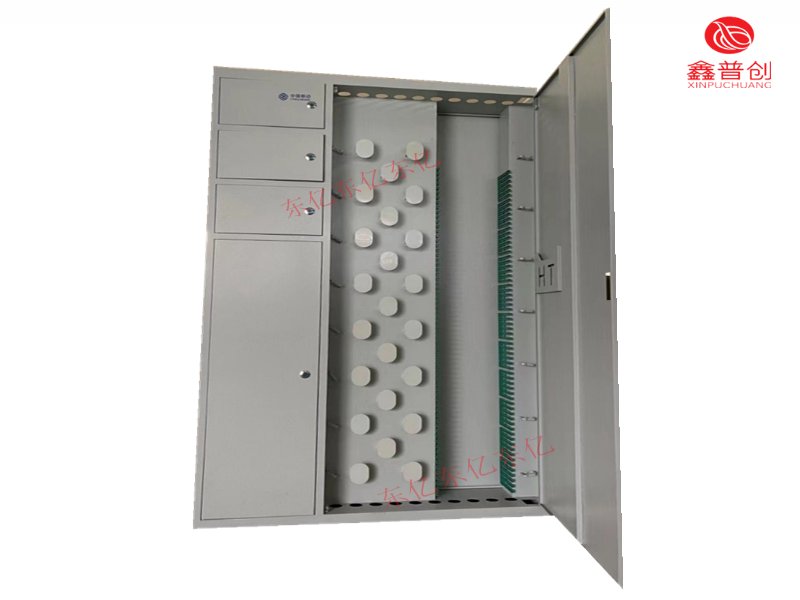

216芯室外ODF光纤配线柜标称工作波长：850nm、1310nm、1550nm。机架与高压防护接地装置之间耐压：3000V（直流电）/lmin不击穿，无飞弧。机架与高压防护接地装置之间绝缘电阻：不小于1000MΩ/500V（直流电）。回波损耗：≥45dB。工作环境：工作温度：-5℃～+40℃。储存温度：－25℃～+55℃。相对湿度：不大于85℃（+30℃时）。大气压力：70Kpa～106Kpa。机柜结构由冷扎
钢板加工整体烧焊连接组成。结构简单，安装、使用、维护方便。设备装有光缆引入固定保护装置、接地装置；光纤配线单元由围框及光纤配线模块组成。光纤配线模块为配线、熔纤一体化结构，具有配线、调线、熔接缆纤的功能。
配线熔纤模块可以装12个FC或SC适配器。◆光缆在绕线架顶部或底部引入，在终端框内固定、接地，用*剥线缆工具剥去松套管,随即从尾部套上韧性较好的扁管,直至两管重叠约10mm,
接头处用
热缩套管保护.将带有扁管的裸纤从机架右侧引入熔配模块(带状光缆须加装分纤盒，裸纤套上护管后嵌入分纤盒如图2)，裸纤在熔配模块与单芯缆熔接，把熔接头卡在塑料槽内，余长盘绕。从熔接模块出来的单芯缆与适配器的里面一端活动连接。适配器的外端与调线尾纤活动连接，调线尾纤由适配器出发，经左立柱绕线区预留盘绕后经架顶或架底进入光设备。走线如图5所示。◆光缆弯曲半径不小于15D，其中D为光缆直径。◆单芯光缆及裸纤弯曲半径大于37.5mm。
光缆金属加强芯剪去余长后，穿过加强芯座锁定，加强芯座通过汇流条连接，汇流条与机房地连接。架内调线步骤如下，首先将门打开，拆卸需要调线的一端，把需要配线的另一端接上，放入原来位置。作好标记，架内调线即告完成。多个光
配线架间需要调线时，其操作方法与架内调线相同，只是走线要经过过线槽及两侧板敲落孔，若往背后跳线须经过线槽后的圆孔,再进入所在配线架。光纤的熔接头放在熔接模块内，并加以保护。光纤的熔接操作在熔接模块外进行，完成后再放入模块中，熔接模块推入框中，必要时可取出，以便进行观察和维护。典型ODF架的结构图：ODF架应具有可靠终端光缆和灵活分配光纤的功能，并为保护接地端子的引出提供方便。光纤分配架由机架、子架、盘、熔接盒、保护熔接点的附件、光纤适配器以及尾纤组成。
