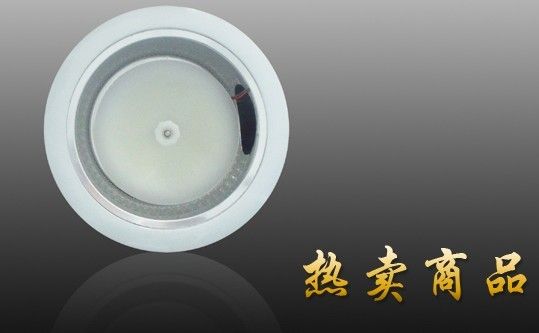

TT06A LED
筒灯使用说明书
欢迎使用华威凯德照明科技（北京）有限公司生产的TT06A LED筒灯，帮助您大幅度减少公共照明用电。在使用该产品之前，请详细阅读本说明书。
产品组成
本产品为LED筒灯，其组成如下：
壳体总成 筒灯壳体为5英寸卧式灯壳。
光源 SMD
LED光源模组固定于灯壳，是产品的核心发光
部件。
电源控制器 安装于卧式壳体中，是本产品的控制部件。
⑤安装机构 本产品的安装方式为嵌入式安装。
产品功能及参数
本产品可以适用于大厅、走廊等场合，单色性好，光线柔和，发光效率高，功率低、耗电小，安装简单，调节方便，绿色环保。
筒灯参数：
额定功率：6瓦 额定电压：AC220V
色温：4700K 开孔尺寸：Φ140mm
产品安装调试
灯具检查 检查灯具外观正常，无机械损伤痕迹，灯具组
成齐全。
将室内顶板上的安装孔按所要求的尺寸开好，将输入电源
引线接在灯具的
接线端子上。
接线完毕检查无误后，取下
反光罩，将两侧的卡簧拧松使
之自如滑动；将灯体插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定整个灯具。
将反光罩穿入中间
螺杆，用
螺母固定，然后再加一个背紧
螺母确保固定牢固；在中间螺杆上拧入一个定位螺母，使之定位在距螺杆外端1.5cm处；然后拧入一个背紧螺母并与定位螺母相互背紧，背紧螺母定位在距螺杆外端1.0cm处。
将SMD光源灯板穿入中间螺杆，将灯板上的插线与电源控
制器上的插接线连接。
将六方铜柱插入
亚克力匀光板中央，并用花
螺帽拧紧固牢
使之成为一体。
将六方铜柱及亚克力匀光板组合体拧紧在中间螺杆上，整
灯安装完成。
调试 上电，确认供电正常及灯具运行正常。
产品运行
产品调试完成后，即可自动运行，一般无需人工干预。
