煤矿用
屏蔽电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
矿用橡套
软电缆产品标准：国家煤安认证标准
M型电缆有4芯和5芯两种结构，有3根主线芯和一根地线芯组成（5芯电缆中有一芯为控制线），围绕垫芯绞合成缆，外面挤包氯化
聚乙烯橡皮护套或黑色氯丁橡皮护套。
导电线芯：采用软
铜线，其性能符合 GB/T3956-1997。
绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
线芯识别：采用绝缘分色识别，主线芯红、绿、白。地线黑色，控制线白色。
成缆：主线芯、地线、控制线围绕橡皮垫芯按右向绞合成缆。
护套：采用GB7594.7-1987中XH-03A型橡皮。
普通型M型成品电缆具有不延燃性能，阻燃型M型成品电缆的阻燃性能满足MT386-1995的要求。
电缆标志：电缆表面印有型号、电压、规格及制造厂名称。
煤矿用
电钻橡套电缆MZ-0.3/0.5 （2.5～4）mm2
煤矿用电钻屏蔽橡套电缆MZP-0.3/0.5 （2.5～4）mm2
煤矿用移动轻型
橡套软电缆MYQ-0.3/0.5 （1.0～2.5）mm2
煤矿用移动橡套软电缆MY-0.38/0.66 （4～150）mm2
煤矿用移动屏蔽橡套软电缆MYP-0.38/0.66 （4～150）mm2
煤矿用移动屏蔽橡套软电缆MYP-0.66/1.14 （10～150）mm2
煤矿用移动金属屏蔽橡套软电缆MYPT-1.9/3.3 （35～150）mm2
煤矿用移动金属屏蔽监视型橡套软电缆MYPTJ-3.6/6 （25～150）mm
型号 名 称 用途
MY-0.38/0.66 煤矿用移动橡套软电缆
额定电压为0.38/0.66KV各种井下移动采煤设备的
电源连接
MYE-0.38/0.66煤矿用移动弹性体软电缆
额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接
MYP-0.38/0.66煤矿用移动屏蔽橡套软电缆
额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接
MYPE-0.38/0.66煤矿用移动屏蔽弹性体软电缆
额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接
1,签订产品质量保障书，承诺-不合格产品不出厂。
2、两年内产品质量跟踪服务，并将客户服务记录在档案保存20年。
3、确因产品质量问题，我公司将保修、包退、包换、满足客户要求。
高压煤
矿用电缆用途:

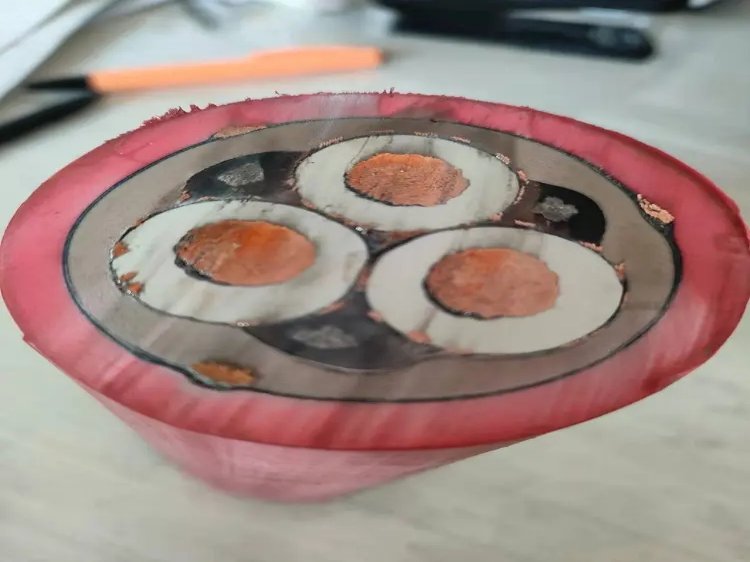

6kvMYPTJ电缆产品为矿用橡套软电缆系列产品，适用于额定电压Uo/U 3.3/6KV及以下采煤机及类似设备的电源连接。
煤矿用给点蓝使用条件
线芯长期允许工作温度为85℃，电线的*小弯曲半径为电缆直径的6倍。
3.6/6KV屏蔽型橡套软电缆（GB12972.7-1991）
用途：本产品为矿用橡套软电缆系列产品之一，适用于额定电压级地面移动式矿山机械设备作电源连接线
使用条件：电缆导体的长期允许工作温度为90℃
电缆规格、名称
型号 名称 主要用途
（MYP）UYP-3.6/6 矿用移动屏蔽套软电缆 额定电压为3.6/6KV移动式地面矿同机械电源的连接,环境温度下限为-20℃
(MYPT)UYPT-3.6/6 矿用移动金属屏蔽橡套软电缆
MYPTJ-3.6/6 矿用移动屏蔽软电缆 额定电压为3.6/6KV采煤机电缆动力电缆，用于电源的连接
MYPTJ-6/10 矿用移动金属屏蔽软电缆
电缆规格、尺寸
芯数×导体标称截面（mm2） 护套标称厚度(mm) UYP-3.6/6、UYPTJ-3.6/6型电缆外径（mm）
动力线芯绝缘
动力线芯 地线芯 标称厚度(mm) *小值 *大值
3×16 1×16 4 5.5 51.3 57.3
3×25 1×16 4 5.5 53.9 59.9
3×35 1×16 4 5.5 57 63
3×50 1×25 4 5.5 60.8 66.8
芯数×导体标称截面（mm2） 护套标称厚度(mm) UYP-3.6/6、UYPTJ-3.6/6型电缆外径（mm）
动力线芯绝
动力线芯 地线芯 缘标称厚度(mm) *小值 *大值
3×16 1×16/3 4 5.5 51.8 57.8
3×25 1×16/3 4 5.5 54.8 60.8
3×35 1×16/3 4 5.5 58.3 64.3
3×50 1×25/3 4 5.5 61.4 67.7
技术性能
1、电缆的动力线芯绝缘电阻值
动力线芯标称截面（mm2） 20℃时绝缘电阻*小值（MΩ·km）
16 750
25 650
35 550
50 500
2、绝缘采用乙丙橡胶为基料的
绝缘胶料，抗张强度不小于6.5MPa。
3、电费的其它电气性能和绝缘及护套力学性能按GB3048、GB2951规定。
