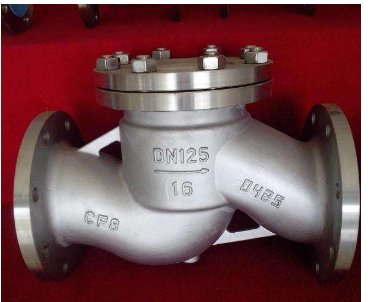

H41H升降式
法兰止回阀广泛适用于公称压力PN1.6～10.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动
电机机反转，以及容器内介质的泄放。
产品名称： 升降式
法兰止回阀 产品型号： H41H、H41W
公称通径： DN15～DN300 结构形式： 升降式
公称压力： 1.6MPa～10.0MPa 连接方式： 焊接、法兰
适用温度： -29oC～+550oC 驱动方式： 介质推动
阀体材质： 铸钢、
不锈钢 标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 水、油、蒸汽
H41H、H41W升降式法兰止回阀广泛适用于公称压力PN1.6～10.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
结构特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
零件材料
零件名称 材料牌名
阀体 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀盖 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀瓣 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
垫片 石墨缠绕垫片 石墨缠绕垫片 聚四氟乙稀缠绕垫片 聚四氟乙稀缠绕垫片
技术参数
公称压力 壳体材料 试验压力(Mpa)
PN（MPa） WCB ZGCr5Mo(C5) ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 强度试验 液体密封
1.6 H41H-16C H41Y-16I H41W-16P H41W-16R 2.4 1.8
2.5 H41H-25 H41Y-25I H41W-25P H41W-25R 3.8 2.8
4.0 H41H-40 H41Y-40I H41W-40P H41W-40R 6.0 4.4
6.4 H41H-64 H41Y-64I H41W-64P H41W-64R 9.6 7.1
10.0 H41H-100 H41Y-100I H41W-100P H41W-100R 15.0 11.0
适用温度 -29-425℃ ≤550℃ -40-200℃ -40-200℃ 超出温度范围，请订货时注明
适用介质 水蒸气、油品等 硝酸等 醋酸等
外形结构图
