41W

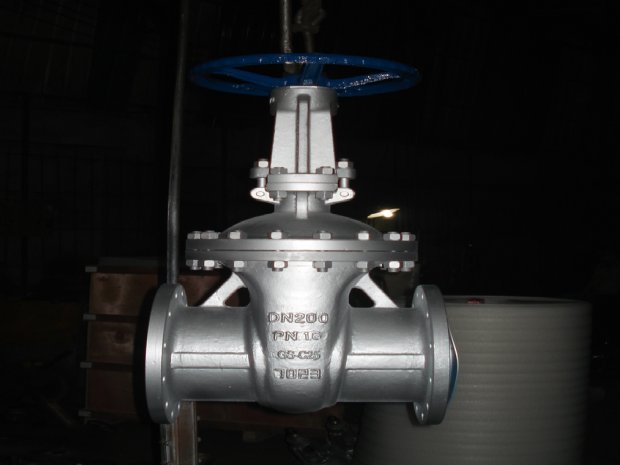

不锈钢法兰闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、
齿轮传动、电动、气动等。
产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和
硬质合金，使用寿命长
3、采用柔性石墨
填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准
设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092
压力试验
公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7
主要零件材质
阀体 /阀盖 0Cr18Ni9 0Cr18Ni10 0Cr17Ni14M02 00Cr18Ni10M02 WCB
闸板 0Cr18Ni9 0Cr18Ni10 0Cr17Ni14M02 00Cr18Ni10M02 1Cr13
阀杆 0Cr18Ni9 0Cr18Ni10 0Cr17Ni1dM02 00Cr18Ni10M02 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨 +304
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE WCB
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9M02 00Cr18Ni10M02 35CrM0A
