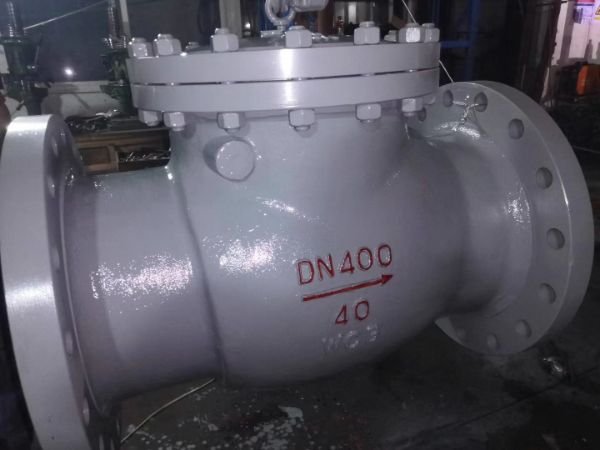

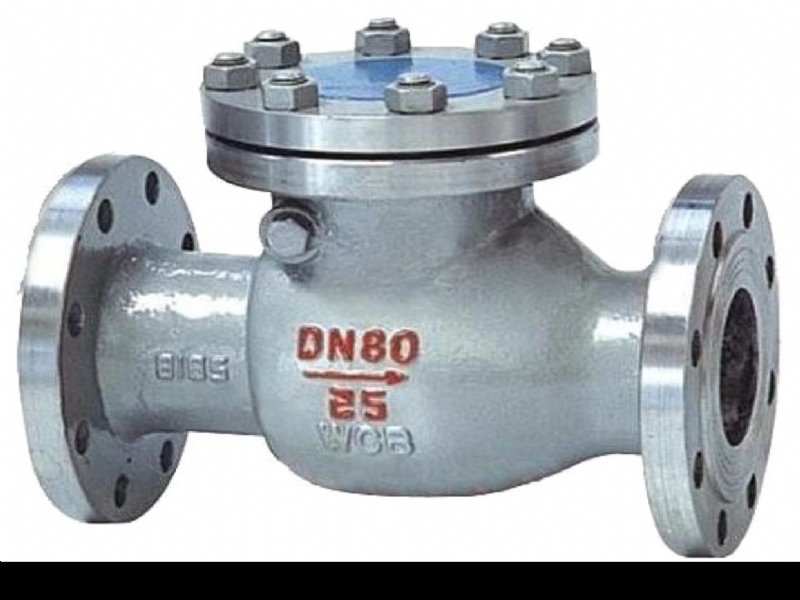

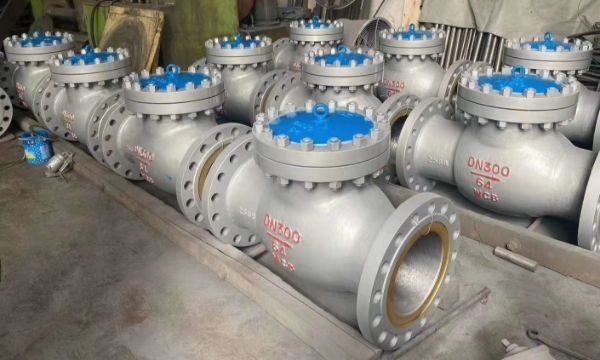

H44H旋启式
法兰止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，其主要作用是防止介质倒流、防止泵及其驱动
电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
结构特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
应用规范
设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928
主要零件材料
阀体 阀盖 阀瓣 阀座 适用介质 适用温度
(≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+
Stellite12 0Cr18Ni9+
Stellite6 销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+
Stellite12 ZG1Cr5Mo+
Stellite6 水、油品、蒸汽 550

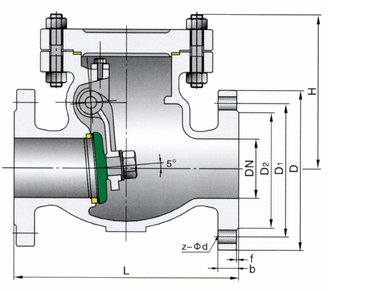

外形结构图
