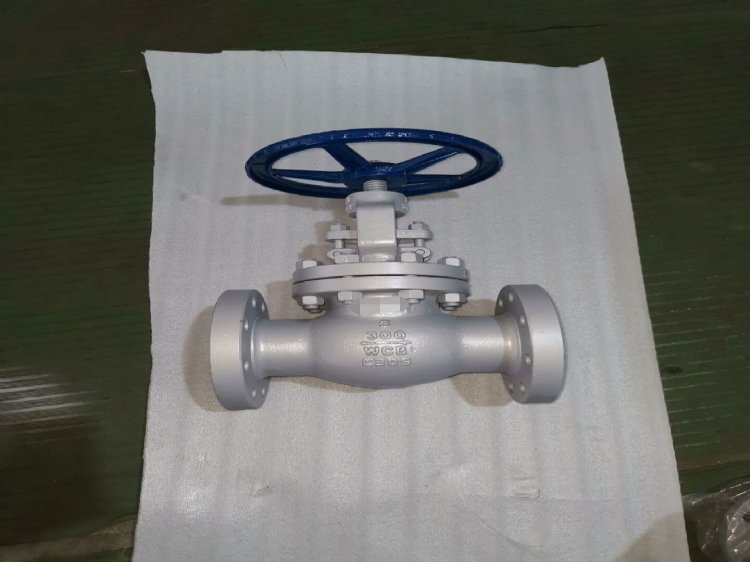

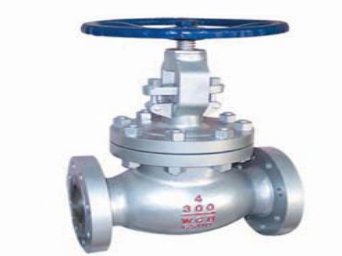

J41H美标碳钢
截止阀适用于公称压力150LB-300LB-600LB-900LB-1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、
齿轮传动、电动、气动等。
结构特点
1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
3、关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
4、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动
轴承式采用撞击式手轮以减轻关闭力。
6、主体材料、内件材料、
填料、
紧固件的材料可按用户要求或实际工况条件合理组合。
设计标准
设计与制造 结构长度
法兰尺寸 对焊连接尺寸 压力-温度 试验-检验
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
试验压力
公称压力PN(Lb) 强度试验 气密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790
主要零部件
体、盖 阀杆 密封面
垫片（环） 填料 工作温度 适用介质
WCB 2Cr13 13Cr
STL
木体材料
尼龙 增强柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08软钢
F304
F316
F304L
F316L 柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE ≤425 水
蒸汽
油品
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
CF8M F316
CF3 F304L
CF3M F316L
