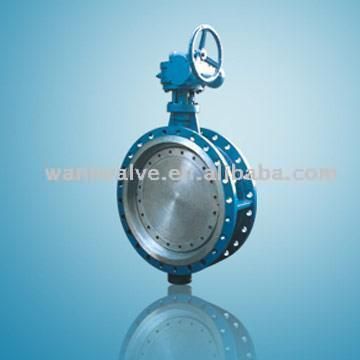

三偏心金属硬密封
蝶阀采用三维偏心多层次金属密封结构，适用于介质温度≤600℃的冶金、电力、石油化工、空气、煤气、可燃气体，以及给排水等介质
管道上做调节流量和阶段流体的装置。
密封原理
三偏心碟阀具有双向无气泡紧密关闭性能.这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的”焊接”性能,确保密封接触的一致性.

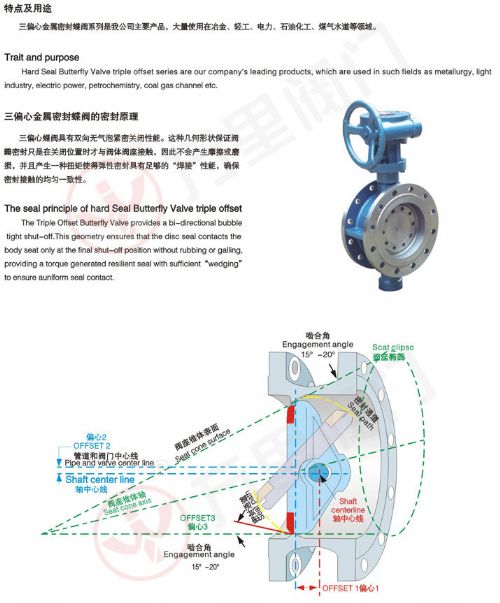

三重偏心几何形状
偏心一 阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座.
偏心二 阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰.
偏心三 阀做锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果.
使用寿命更长的无摩擦密封
(1)作为标准配置,阀座采用Cr13合金钨铬钴合金硬面.
(2)
密封垫采用螺旋盘绕
不锈钢/石墨,用于实现零泄露.
(3)关闭期间的扭矩产生阀座力,并均匀一致的作用在整个圆周周围.弹性密封弯曲并充满活力,保持了阀座的形状.压缩力沿着周长均匀作用,使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或扩张,避免了温度波动而产生堵塞的危险.这种装置是能够自行调整对准.
采用标准
设计制造标准 API609,MSS SP-67 MSS SP-68
法兰连接标准 ASME B16.5(NPS<=24)
ASME B16.47
结构长度标准 API609 检验标准 API598
主要性能规范
公称通径NPS”/DN(mm 2”-60” 50~1500 2”-48” 50~1200 2”-24” 50-600
磅级Class 150lb 300lb 600lb
采用标准
设计制造标准 API609,MSS SP-67 MSS SP-68
法兰连接标准 ASME B16.5(NPS<=24)
ASME B16.47
结构长度标准 API609 检验标准 API598
适用温度 碳钢：-29℃~425℃；不锈钢、铬钼钢：-40℃~600℃
适用介质 空气、水、蒸汽、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动装置 手动 电动 蜗轮 气动装置
注:我们可以根据用户要求提供不同工况下的材质产品.
主要零件材料
零件名称 材料
阀体 碳钢、不锈钢、铬钼钢、
合金钢阀杆 2Cr13、1Cr13不锈钢、铬钼钢
蝶板 碳钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢 石墨
聚氯乙烯填料 柔性石墨
