XD5-48T-E ac
电源 28输入 20输出 晶体管
编程软件 信捷
PLC编程工具软件 3.7.4b等等版本
编程电缆 USB电缆或者串口电缆
产品特点
XD5系列增强型PLC，包含16、24、32、42、48、60点规格
兼容XD3的所有功能，能够满足绝对多数用户的使用需求
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）、
继电器（R）、晶体管继电器混合（RT）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、2~10轴脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD（16点不支持）
型号一览表
NPN型
XD5-16R-E ac电源 8输入 8输出 继电器
XD5-16T-E ac电源 8输入 8输出 晶体管
XD5-16RT-E ac电源 8输入 8输出 继电器 晶体管混合
XD5-16R-C DC电源 8输入 8输出 继电器
XD5-16T-C DC电源 8输入 8输出 晶体管
XD5-16RT-C
XD5-24R-E
XD5-24T-E
XD5-24RT-E
XD5-24R-C
XD5-24T-C
XD5-24RT-C
XD5-24T4-E
XD5-24T4-C
XD5-32R-E ac电源 18输入 14输出 继电器
XD5-32T-E ac电源 18输入 14输出 晶体管
XD5-32RT-E
XD5-32R-C
XD5-32T-C
XD5-32RT-C
XD5-32T4-E
XD5-32T4-C
XD5-42R-E
XD5-42T-E
XD5-48R-E ac电源 28输入 20输出 继电器
XD5-48T-E
XD5-48RT-E
XD5-48R-C
XD5-48T-C
XD5-48RT-C
XD5-48T4-E
XD5-48T4-C
XD5-48T6-E
XD5-48T6-C
XD5-60R-E
XD5-60T-E
XD5-60RT-E
XD5-60R-C
XD5-60T-C
XD5-60RT-C
XD5-60T4-E
XD5-60T4-C
XD5-60T6-E
XD5-60T6-C
XD5-60T10-E
XD5-60T10-C
XD5-24PR-E
基本规格
项目 规格
绝缘电压 DC 500V 2MΩ以上
抗噪声 噪声电压1000Vp-p 1us脉冲1分钟
空气 无腐蚀性、可燃性气体
环境温度 0℃~60℃
环境湿度 5％~95％（无凝露）
USB口 USB快速下载口，连接PC下载/上传/监控
PORT1口 RS232，连接上位机、人机界面编程或调试 圆形8针
PORT2口 RS485，连接智能仪表、
变频器等 A B端子形式
PORT3口 扩展ED通讯口
安装 可用M3的
螺丝固定或直接安装在的导轨上
接地（FG） 第三种接地（不可与强电系统公共接地）
PLC地址
输入 X0 10 X10000等等
输出 Y0 Y2 Y20000等等
内部线圈
（M、HM） 87000点 M0~M69999【HM0~HM11999】
特殊用 SM0~SM4999

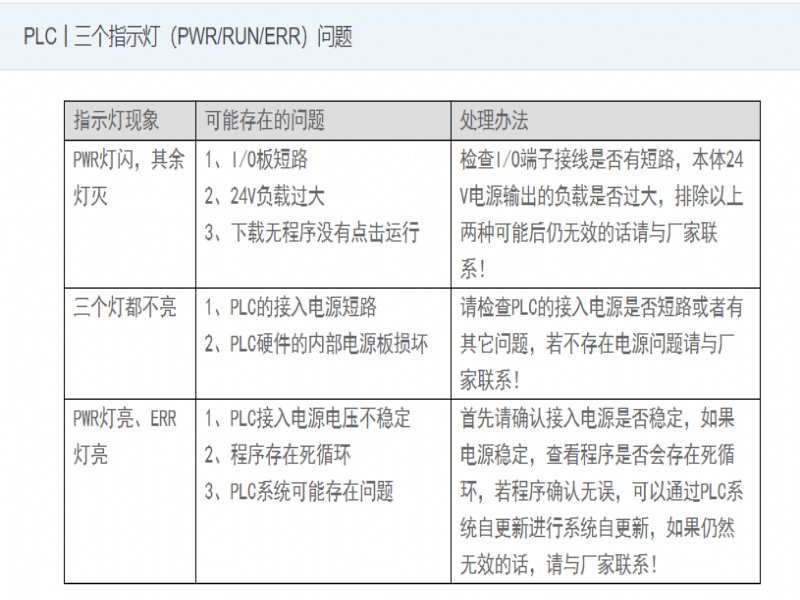

信捷 XD PLC常见问题
左侧扩展模块插入注意针脚对应
MODBUS 通讯注意地址写法
几个485通讯端口选择问题

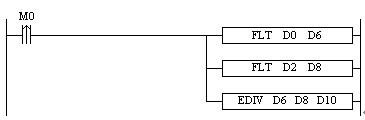

进行浮点数运算时，您必须先将相关参数从整数转化为浮点数，例如：浮点数除法EDIV D0 D2 D10，及将寄存器D0的值除以寄存器D2的值，将相除的结果（浮点数）存放在寄存器D10里面；如果在执行此指令之前，寄存器D0、D2里面的值为整数，则寄存器D10里面的将会发生错误，需要分别将寄存器D0、D2里面的整数值转化为浮点数后，再执行浮点数除法指令，梯形图如下：
