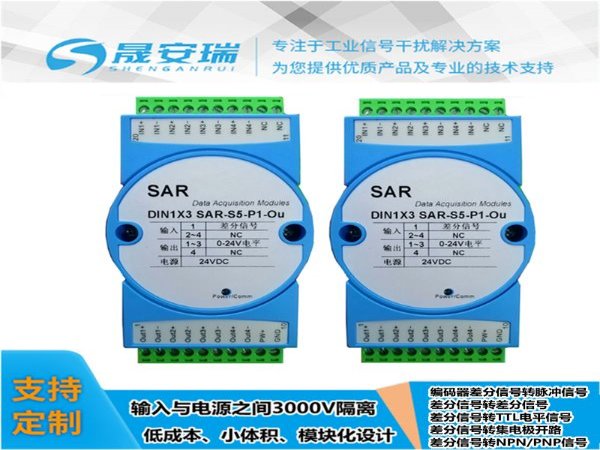

主要特性:
>>
编码器差分信号直接输入转换成脉冲信号
>> 支持A、B和Z三相差分同时转换
>> 3路输入，3路输出，输出脉冲幅值可选
>> 不改变原波形频率，响应速度500KHz以上
>>
电源、信号输入、信号输出 3000VDC三隔离
>> 供电电源：5V、12V、15V或24V直流单电源供电
>> 低成本、小体积，使用方便，可靠性高
>> 标准DIN35 导轨式安装
>> 尺寸：120 mm x 70 mm x 43Mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 编码器差分信号隔离、采集及变换
>> 编码器差分信号转24V方波脉冲
>> 伺服编码器差分信号传输到
PLC>> 脉冲信号放大与整形
>> 地线干扰抑制
>>
电机转速监测系统
>> 速度测量与报警
>> 信号无失真变送和传输
产品选型表：
DIN3X3 SAR – S□ - P□ – O□
输入信号 供电电源 输出信号
特点 代码 Power 代码 特点 代码
24VDC P1 输出电平0-5V O1
单端信号输入，
幅度峰峰值（VP-P）：5V S2 12VDC P2 输出电平0-12V O2
单端信号输入，
幅度峰峰值（VP-P）：12V S3 5VDC P3 输出电平0-24V O3
单端信号输入，
幅度峰峰值（VP-P）：24V S4 15VDC P4 集电极开路输出 O4
5V差分脉冲信号输入 S5
用户自定义 Su 用户自定义 Ou
选型举例：
例 1： 输入：编码器差分信号输入； 电源：24V ； 输出：0-5V电平 型号：DIN3X3 SAR S5-P1-O1
例 2： 输入：编码器差分信号输入； 电源：12V ； 输出：0-24V电平 型号：DIN3X3 SAR S1-P2-O3
例 3： 输入：0-5V电平； 电源：24V ； 输出：0-24V电平 型号：DIN3X3 SAR S2-P1-O3
例 4： 输入：0-5V电平； 电源：12V ； 输出：集电极开路输出 型号：DIN3X3 SAR S2-P2-O4
例 5： 输入：用户自定义； 电源：24V ； 输出：用户自定义 型号：DIN3X3 SAR Su-P1-Ou
通用参数
参数名称 测试条件 *小 典型值 *大 单位
隔离电压 1min 1500 3000 VDC
信号输入 幅值（VP-P） 0.2 10 60 V
频率 0 10 500 kHz
输入阻抗 10 kΩ
输入电流 5V输入 0.45 mA
信号输出 幅值（VP-P） O1:输出电平0-5V 5 V
频率 0 10 500 kHz
电压（高电平） O1:输出电平0-5V 5 V
电压（低电平） 0 0.05 V
电流（高电平） 2 5 mA
电流（低电平） 2 8 mA
电压 O4:集电极开路输出 5 30 V
电流 3 10 mA
响应时间 1500 ns
辅助电源 电压 用户自定义 3.3 12 24 VDC
电流 VD=12V 150 mA
辅助电源功耗 2 W
工作环境温度 -45 85 ℃
贮存温度 -45 85 ℃
