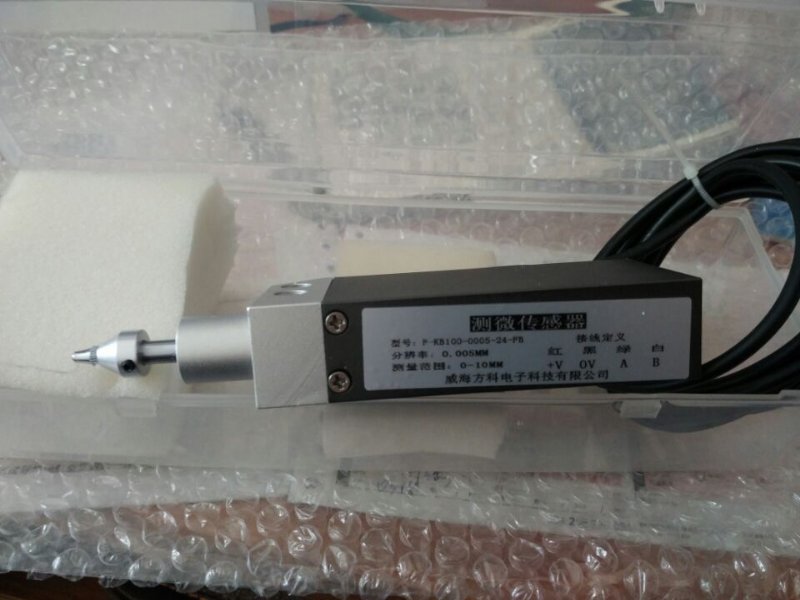

FKB10桥梁检测制梁场探头光栅测位移
传感器威海方科光栅测微传感器
▉ 概述
方科光栅测微传感器，是以高精度光栅作为检测元件底精密测量装置。与
数显表配套，组成高精度数字化测量仪器。可以代替机械式千分表、扭簧比较仪、深度尺、电感测微仪和精密量块，配以适当的转换器，可将温度、压力、硬度、重量等参数转换成数字量。用于自动化大生产中在线检测以及精密仪器的位置检测。其特点是测量值数字化显示，精密高，稳定可靠，读数直观准确。亦可把测量数据输入计算机打印出测量数据或绘出曲线。
▉ 主要技术参数
测量范围：0～10 0～20 0～30 0～40 0～50（mm） 更大行程可以定制。
栅距：10um(100对线/毫米)，20um（50X寸线/毫米）
显示分辨率：0.25u,0.5um,1um,5u ,
准确度：±1um,±2um.±5um.±10um.
重复精度：±1个显示值
输出信号：相位依次相差90°幅值大于500mv
二路或四路正选信号无绝对参考零位
光源：红外
发光二极管接受元件：组合发光二极管
工作温度：-20°c～80℃
外形尺寸:长X宽X厚=LX50X25(MM),L。测杆伸出长度。
▉ 应用示意
方科光栅测微传感器主要用于高精度测量。使用时除保证环境条件外，正确的安装与使用不仅保证测量精度，还能延长使用寿命。光栅测微传感器正确安装位置是测杆朝下或水平放置。如图示：安装固定方式有两种：①以
螺钉固定，固定孔中心距14正负0.2mm。②以17轴夹紧。安装固定后，测杆中心线垂直于被测工件。
使用时，测头接触基面，数显表清零，清清提起测杆，当测头接触被测工件表面时，数显表显示值就是测量值。切忌快推或快速释放测杆，以免损坏光栅或因撞击影响传感器精度。

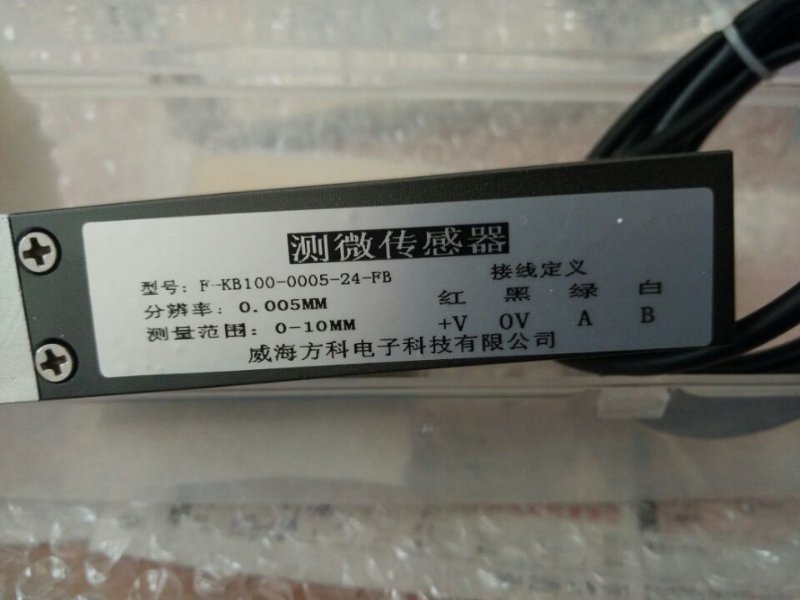

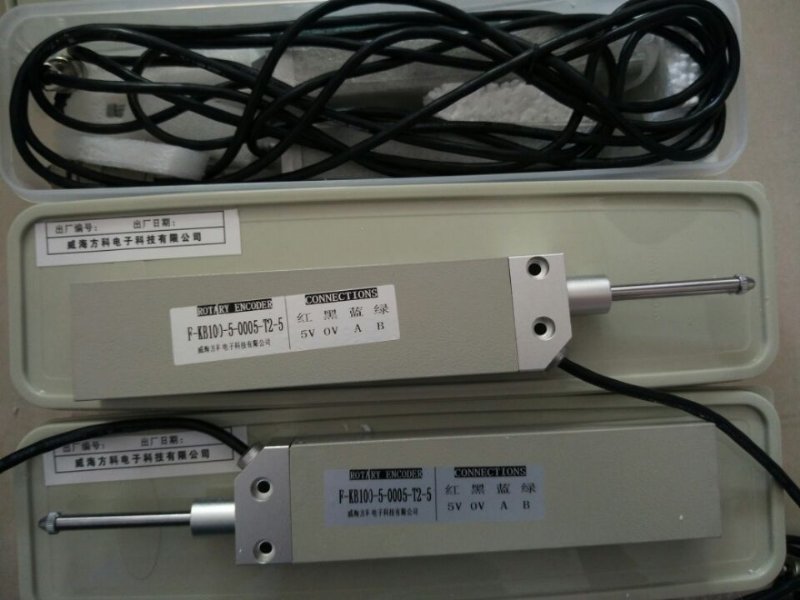

▉ 接线表 (接线定义以产品标签为准)
出线方式可根据客户要求选配七芯插头或九芯插头，常规出线为镀锌
端子线，可灵活选择满足现场要求
▉ 产品尺寸图
