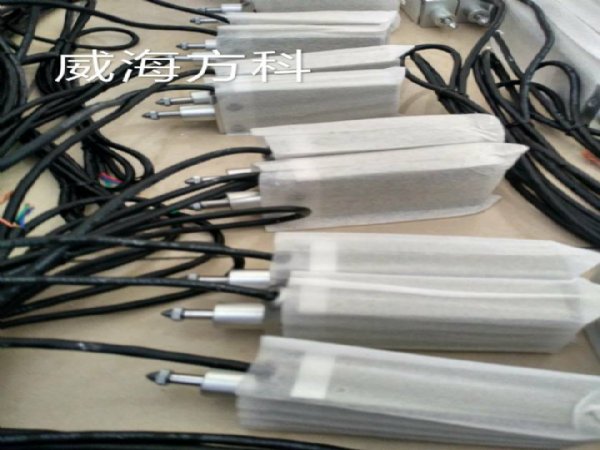

方科F-KB100数字探头式光栅测微计
传感器F-KB10光栅测微传感器，是以高精度光栅作为检测元件的精密测量装置。与
数显表配套，组成高精度数字化测量仪器。可以代替机械式千分表、扭簧比较仪、深度尺、电感测位移和精密量块，配以适当的转换器，可将温度、压力、硬度、重量等参数转换为数字量。用于自动化大生产中在线监测及精密仪器的位置检测。其优点是测量值数字化显示，精度高，稳定可靠，读数直观准确。亦可把测量数据输入计算机打印出测量数据或绘出曲线。
方科F-KB100数字探头式光栅测微计传感器主要技术参数：
1． 测量范围：0~10 0~20 0~30 0~40 0~50（mm）。需要更长测量范围可定制。
2． 栅 距：10um(100对线/毫米)，20um（50X寸线/毫米）
3． 显示分辨率：0.5um,5um，1um
4． 准 确 度：±1um, ±2um
5． 重复精度：±1个显示值
6．输出信号：相位依次相差90°幅值大于500mv二路或四路脉冲信号，无绝对参考零位
7．光 源：红外
发光二极管8．接收元件：组合光电二极管
9．工作温度：0℃~40℃
10．储存温度：-20℃~70℃
11．外形尺寸：长*宽*厚=L*42*22（mm）,L0测杆伸出长度。
测量范围 0~10 0~20 0~30 0~40 0~50
L 130 160 190 220 250
L0 23 33 43 53 63
方科F-KB100数字探头式光栅测微计传感器二、使用安装
光栅测微传感器主要用于高精度测量。使用时除保证环境条件外，正确的安装与使用不仅保证测量精度，还能延长使用寿命。光栅测微传感器正确安装位置是测杆朝下或水平放置。安装固定方式有两种：①以
螺钉固定，固定孔中心距为22±0.2mm。②以①15轴夹紧。安装固定后，测杆中心线垂直于被测工件。
使用时，测头接触基面，数显表清零，轻轻提起测杆，当测头接触被测工件表面时，数显表显示值就是测量值。切忌快推或快速释放测杆，以免损坏光栅或因撞击影响传感器精度。
三、故障分析处理
方科F-KB100数字探头式光栅测微计传感器1．光栅测微传感器与数显表对接后，数显表不显示。故障原因：
①
电源未接通（
保险丝熔断）②传感器输出插头与数显表插座接触不良：上述检查仍不能排除故障，应检查数显表电路或送厂家检修。
2．接通电源数显表工作正常，推动测杆，数显表现显示不进位。故障原因：检查传感器有无输出信号，若无输出信号属传感器内部故障，送厂家检修，
3．数显表进位正常，显示数字频频闪动。故障原因：
①检查输出信号幅值是否过低（一般幅值大于500mv）
②用
示波器检查输出信号波形与相位是否正确，若不正确属传感器内部故障，送厂家检修。
③检查
屏蔽线接地是否良好。

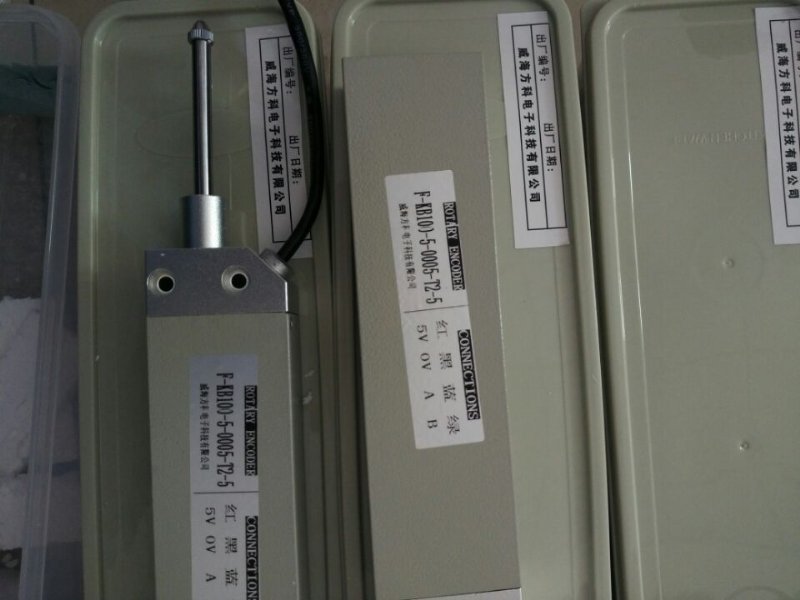

四、接线表
（TTL）方波输出信号接线表
导线颜色 红色 黑色 蓝色 绿色 金属网
