西铁城晶振,CM1610H32768DZFT晶振

  • 价格:电询
  • 产地:日本
  • 品牌:西铁城
  • 型号:CM1610H

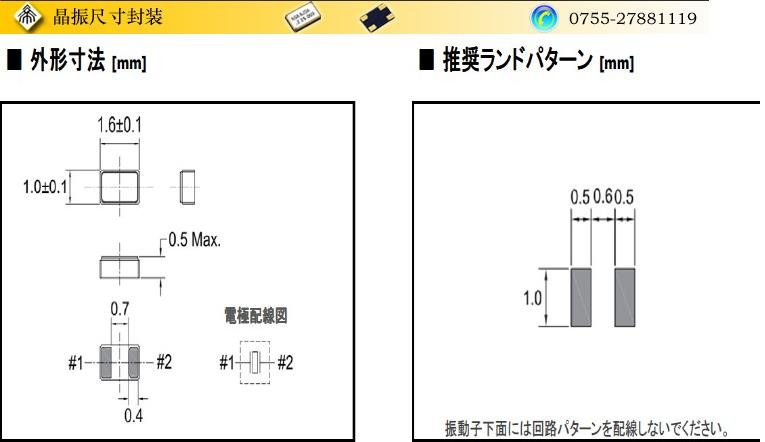

  • 规格:1.6*1.0
  • 联系:谭艾兰 07552-27881119 13826527865
              联系我时请告知是在建材采购网看到的
  • 公司:深圳市帝国科技有限公司
  • 产品介绍
        西铁城在音叉水晶表晶振动子(石英晶振)这一领域也是遥遥*的,与日本元器件品牌爱普生晶振,日本精工晶振seiko,日本大真空KDS晶振,日本西铁城石英晶振murata,并称世界日产五大品牌.对于西铁城晶振动子,其要求相比其他各大品牌,工艺也是非常之严格,工艺上除清洗、被银、点胶、微调、中测、封焊、检漏、老化、测试、打标、编带、包装等步骤外,选用的设备仪器其优点有先进性、功能性、适应性和经济性,西铁城推出3款适合时钟上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振.
        智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体器,*适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
        石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的*高技术,*终使进口晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

    西铁城晶振参数 符号 CM1610H规格
    公称频率 f_nom 32.768KHZ
    频率容许偏差 f_tol ±20ppm
    顶点温度 Ti 25℃±5oC
    保存温度范围 T_stg −55oC~+125oC
    工作温度范围 T_use −40oC~+85oC
    负载容量 CL 6.0pF,7.0pF,9.0pF,12.5pF
    串联电阻 R1 90kΩ max
    绝对*大激励等级 DL*大值 0.5μW Max
    并联电容 C 0 0.95pF typ
    频率老化程度 f_age ±3 x 10-6


    使用环境(温度和湿度)
    请在规定的温度范围内使用石英SMD晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
    安装方向
    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
    通电
    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
    噪音
    电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
    电源线
    电源的线路阻抗应尽可能低.
    输出负载
    建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
    粘合剂
    请勿使用可能导致石英环保晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
