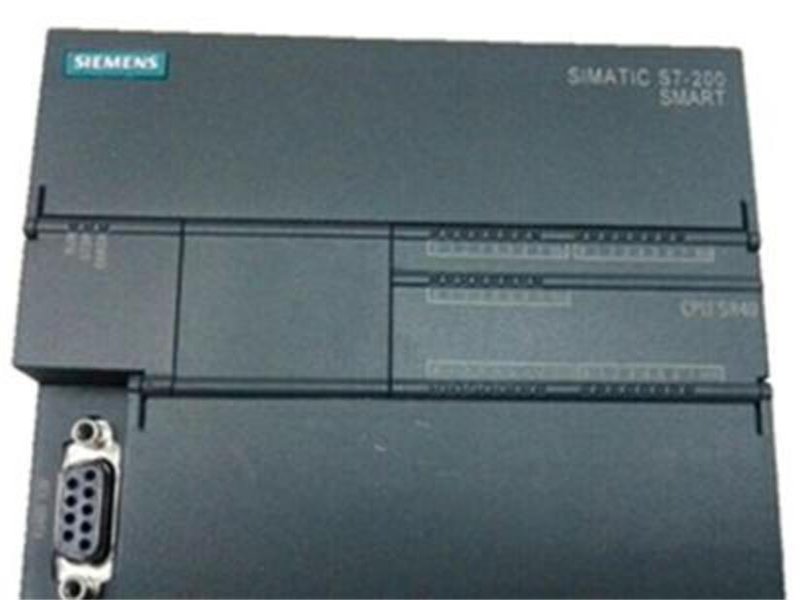

型号 6ES7288-1SR30-0AA0 或者0AA1
标准型CPU模块，
继电器输出，220VAC供电，18输入/12输出
编程软件 Step7Microwin Smart V2.4 V2.5 V2.6等等
PLC地址
输入I0.0 I0.1 0.7等等 8进制
输出Q0.0 Q0.1 等等
内部辅助点 M0.0 M31.7等等
数据区 VB0 VD10 VW200等等
定时器 T37 等等 注意通电延时 断电延时的范围
和电脑连接注意需要IP在一个网段 比如 192.168.2.10等等
plc默认IP 192.168.2.1
其他型号及扩展模块
6ES7288-1SR20-0AA0 CPU SR20 标准型CPU模块，继电器输出，220VAC供电，12输入/8输出
6ES7288-1ST20-0AA0 CPU ST20 标准型CPU模块，晶体管输出，24VDC供电，12输入/8输出
6ES7288-1SR30-0AA0 CPU SR30 标准型CPU模块，继电器输出，220VAC供电，18输入/12输出
6ES7288-1ST30-0AA0 CPU ST30 标准型CPU模块，晶体管输出，24VDC供电，18输入/12输出
6ES7288-1SR40-0AA0 CPU SR40 标准型CPU模块，继电器输出，220VAC供电，24输入/16输出
6ES7288-1ST40-0AA0 CPU ST40 标准型CPU模块，晶体管输出，24VDC供电，24输入/16输出
6ES7288-1SR60-0AA0 CPU SR60 标准型CPU模块，继电器输出，220VAC供电，36输入/24输出
6ES7288-1ST60-0AA0 CPU ST60 标准型CPU模块，晶体管输出，24VDC供电，36输入/24输出
6ES7288-1CR40-0AA0 CPU CR40 经济型CPU模块，继电器输出，220VAC供电，24输入/16输出
6ES7288-1CR60-0AA0 CPU CR60 经济型CPU模块，继电器输出，220VAC供电，36输入/24输出
扩展模块EM型号 规格 订货号
EM DE08 8点数字量输入 6ES7288-2DE08-0AA0
EM DT08 8点数字量输出 6ES7288-2DT08-0AA0
EM DR08 8点继电器型数字量输出 6ES7288-2DR08-0AA0
EM DT16 8点数字量输入/8点数字量输出 6ES7288-2DT16-0AA0
EM DR16 8点数字量输入/8点继电器输出 6ES7288-2DR16-0AA0
EM DT32 16点数字量输入/16点数字量输出 6ES7288-2DT32-0AA0
EM DR32 16点数字量输入/16点继电器输出 6ES7288-2DR32-0AA0
EM AE04 4点模拟量输入 6ES7288-3AE04-0AA0
EM AQ02 2点模拟量输出 6ES7288-3AQ02-0AA0
EM AM06 4点模拟量输入/2点模拟量输出 6ES7288-3AM06-0AA0
EM AR02 2点16位RTD 6ES7288-3AR02-0AA0
S7-200 SMART 信号板 订货号
表3. S7-200SMART 信号板 订货号
SB型号 规格 订货号
SB DT04 2点数字量输入/2点数字量输出 6ES7288-5DT04-0AA0
SB AQ01 1点模拟量输出 6ES7288-5AQ01-0AA0
SB CM01 RS485/RS232 6ES7288-5CM01-0AA0
smart plc远程控制方法一：
远程模块 网关通过串口或者网口连接西门子 plc（S7-200 300 400 SMART 1200 1500等等plc）
远程模块使用网线 4G 或者WIFI上网
电脑安装配置软件。注册用户
登录
建立配置文件（通讯参数 上网方式 需要监控的plc数据等等）
下载到远程模块 网关
上传到云平台
进入云平台，组态监控画面
实现plc数据采集 远程下载 远程调试plc 手机操作plc等等功能
方法二
使用4G物联网触摸屏实现远程调试 远程修改 smart plc程序等等
