总线型远程输入输出模拟量温度等等模块

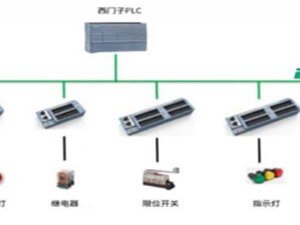

系统构成：
适配器加IO模块加终端模块
支持profinet cclink devicenet modbus ethercat canopen profibus等等总线的远程IO模块
IO模块可分为数字量输入输出模块，模拟量输入输出模块，以及功能模块
可根据现场的实际需求进行搭配，支持两线制和三线
传感器多可扩展32*32数字量I/O点
工作温度 -10到55度
存储温度 -20到85度
相对湿度 95％无冷凝
防护等级 IP20
产品名称 8通道模拟量输入模块
电源规格
系统电源
电流消耗 150mA
输入/输出特性
通道数 8
输入电压/电流 4-20mA 0-20mA
输入滤波 可配置：1~10ms ，默认值： 3Ms
输入阻抗 100Ω
分辨率 12位 12位
精度 0.10％ 0.10％
隔离耐压 现场侧和数字侧 500V，通道间不隔离
诊断和告警
模块 温度异常告警 支持
系统电源监控 支持
物理参数
尺寸规格 90mm*67mm*14mm
工作温度 -10-55℃
存储温度 -20~+85℃
相对湿度 95％ 无冷凝
防护等级 IP20
可以代替6ES7134-6GF00-0AA1等等模块
产品名称 8通道数字量输入模块NPN型 8通道数字量输入模块PNP型
电源规格
系统电源
电流消耗 25mA 25mA
输入电压 24V DC 24V DC
允许范围 24V DC(±25％) 24V DC(±25％)
输入特性
输入通道数 8 8
输入型号类型 NPN型 PNP型
输入额定电压 NPN:0V DC(±3％) PNP:24V DC(±25％)
输入逻辑 1 信号 PNP:15~30V
NPN:-3~3V
输入逻辑 0 信号 PNP:-3~3V
NPN:15~30V
去抖时间 可配置：1~10ms ，默认值： 3Ms
隔离耐压 500V
隔离方式 光耦隔离
诊断和告警
模块 温度异常告警 支持
系统电源监控 支持
物理参数
尺寸规格 90mm*67mm*14mm
工作温度 -10-55℃
存储温度 -20~+85℃
相对湿度 95％ 无冷凝
防护等级 IP20
使用方法：
博途软件或者STEP7 添加GSD文件
SMART 软件 GSDML管理 添加
代替6ES7131-6BF01-0BA0等等 模块
