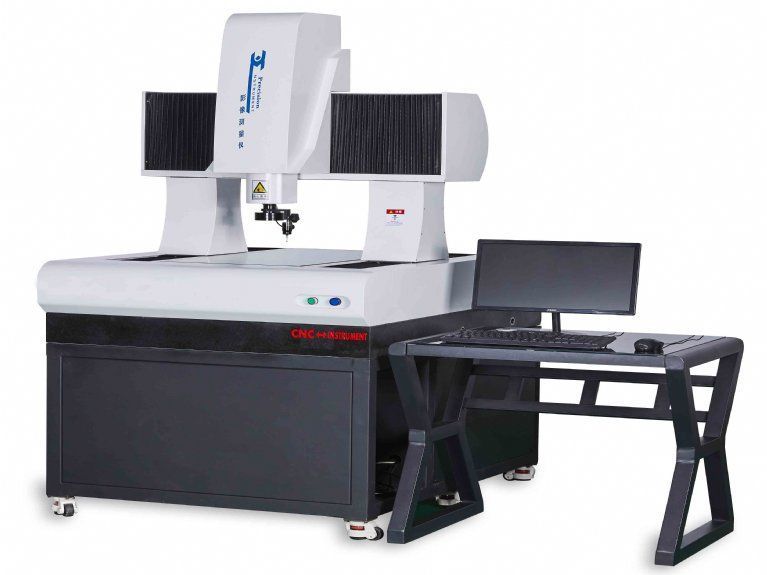

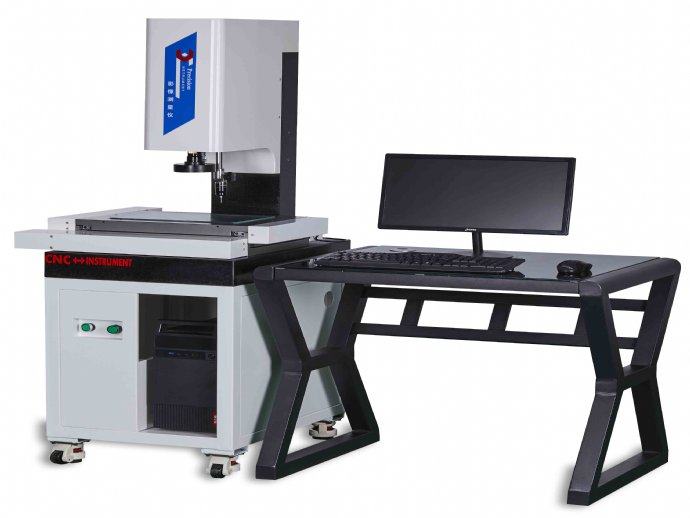

全自动
影像测量仪是在数字化影像测量仪（又名CNC影像仪）是专为大批量重复检查而设计。具高速、高效能、操作简易、功能强大的特点，特别适用要求高效率、快速精确的大批量检测，是繁忙的质检线上不可缺少的重要设备。
该产品适用于以二维平面测量为目的的一切应用领域。这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，
磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、
液晶电视(LCD)、印刷
电路板（
线路板、PCB）、汽车、医疗器械、钟表、
螺丝、
弹簧、仪器仪表、
齿轮、凸轮、螺纹、半径样板、螺纹样板、
电线电缆、刀具、
轴承、
筛网、试验筛、水泥筛、网板（钢网、SMT模板）等行业的大行程测量。它采用移动桥式结构，汇集了行业内*先进的设计理念，以*完善的设计和*严格的生产流程控制，确保机台的精度和稳定性。
产品特点：
1.用户只须以手动方式将工件测量一次，整个测量过程便会记录下来，作以后重复自动测量之用。用户不需编写任何程式，操作过程绝对简单容易。
2.移动桥式结构，大行程全自动测量，肆轴CNC控制。
3.核心零部件原装进口
4.全鼠标、手柄式的自动化控制，简单易用。
5.三轴材料：采用优质
花岗岩平台，膨胀系数小，具有良好的温度稳定性、抗实效变形能力强 。
6.三轴光学尺独立分开，减少相互影响。
7.SIPON开放式光栅尺，精度高、稳定性好。
8.可程控5环8区环形表面光源，LED轮廓光源。
9.
大理石按照
量具标准制定长宽厚尺寸，保证*基础精度。
10.可变倍光学镜头，可实现变倍测量。
11.自动对焦测高，可加装接触式测头。
12.ZONSON2D全自动影像测量软件。
13.提供多种规格标准配置，并可根据要求进行个性化定制
14.
控制柜与机身一体设计，减少机台走线长度。
15.增加减速位置开关，防止机台冲撞限位
16.限位减速电路板集成设计，便于安装调试。
17.主控电路设计，增加机台状态显示，便于监控机台的状态。
18.
电机动力线，编码线分离走线方式，降低内部电路干扰。
19.控制柜强电弱电分离，强电部分，多级滤波以及过电压过电流保护。

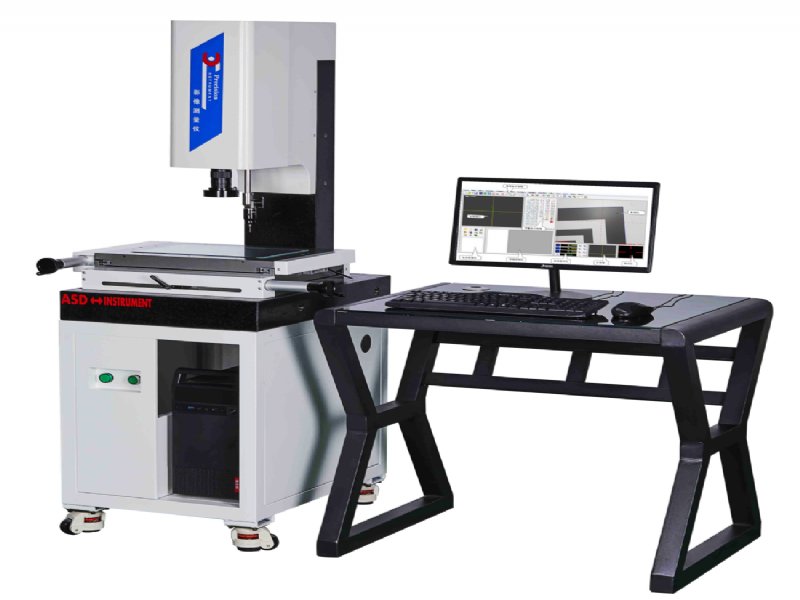

滁州影像测量仪,全自动影像测量仪
技术规格表：（可根据用户要求非标定制尺寸）
型号 CNC-6050HJ
Y*X有效
测量行程(mm) 600*500
Z轴高度（mm） 300
Y*X精度范围(μm) 2.8+L/200
Z轴精度范围(μm) （5.0+L/200）μm
L表示测量长度，单位mm；
Z轴机械精度，聚焦的精度与工件表面有很大关系
整体承重（kg） 70kg
整机重量约（KG） 2500
工作环境 温度：20℃±2℃ 温度变化：<2℃/hr，湿度：30～80％
电源 电源：200~240Vac，50/60Hz，单相，700W
配置清单
序号 名称 分项名称 规格及主要技术参数
1 机械本体 主机 影像测量系统, 肆轴CNC控制
2 机械结构 三轴花岗岩主体结构，物理性能稳定
3 光栅尺 SOPIN 贴片式光栅尺，分辨率0.5μm
4 导轨 台湾HITIN精密线性
滑轨5 X/Y轴电机 德国布鲁克精密
伺服电机 Z轴电机 德国布鲁克精密伺服电机（直流带抱闸）
6 光学系统
摄像机 索尼芯片海康威视千兆网彩色工业数字摄像机
7 镜头 香港普密斯 6.5：1 电动变倍镜头
8 放大倍率 光学放大倍率：0.7～4.5X
影像放大倍率：22～200X
9 表面光 五环8区LED冷光源，256级亮度可调
10 轮廓光 LED冷光源，256级亮度可调
11 激光系统
激光器 光谱共焦高精度点激光
12 软件系统 ZONSON2D 测量软件 CNC激光版
13 电控系统 UWC4000I电控系统 CNC版
14 操作手柄 影像测量仪*手柄
15 附件 操作电脑 联想电脑
16 出厂合格证 经校验合格
17 软件优盘 软件备份优盘
18 保修说明书
选配 三维系统： 英国雷尼绍三维MCP测头（选配）
探针： 英国雷尼绍红宝石测针（选配）
测量软件基本功能：
●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换
●公/英制转换 ●度/度分秒转换
●点/点群 ●两点/多点求线
●三点/多点求圆及弧 ●B-spline线
●两点间的距离 ●两线间的平均距离
●点线间的距离 ●两圆心距离
●圆线距离 ●两线间的夹角及交点
