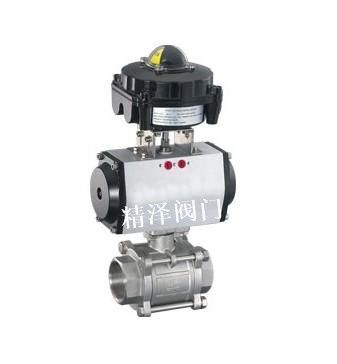

气动内螺纹（对焊式）
球阀是由双（单）作用气动活塞式
执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成
轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了
气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
工作原理
当
气动执行器与电路和系统气源接通后，空气通过
管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
□定位器可
调节阀门管道流量
主要性能规范：
型 号 公称压力
PN（MPa） 试验压力Ps（MPa） 工作温度
（℃） 适用介质
壳体 密封
Q611F-16P（R） 1.6 2.4 1.76
-20～150
水、蒸汽、油品、酸类
Q611F-25P（R） 2.5 3.75 2.75
Q611F-40P（R） 4.0 6.0 4.4
