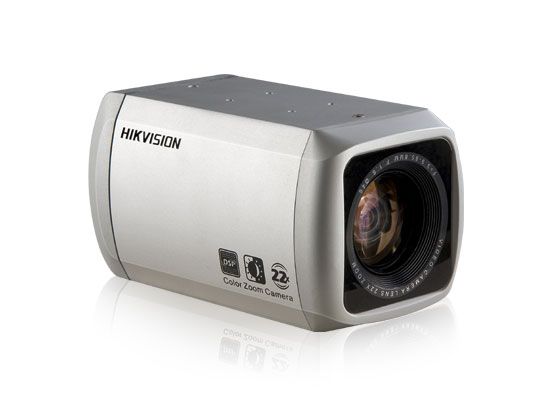

DS-2CZ232P(N)
22倍1/4'' CCD日夜型一体化
摄像机型号 型号 DS-2CZ232P(N)
名称 22倍1/4" CCD日夜型
一体化摄像机 摄像机
传感器类型 1/4"SONY Interline Transfer Super HAD-II CCD
信号系统 PAL/NTSC
有效像素 PAL：752(水平)×582(垂直)
NTSC：768(水平)×494(垂直)
*小照度 0.2Lux@(F1.6，AGC ON)
快门 1/50(1/60)秒至1/100,000秒
日夜转换模式 电子彩转黑
水平解析度 540TVL
同步方式 内同步
视频输出 1Vp-p Composite Output（75Ω/BNC）
信噪比 大于50dB
镜头 焦距 3.9-85.8mm,，22倍
变倍速度 大约3秒(光学, 广角-望远)
水平视角 58.0-2.22度(广角-望远)
近摄距 10-1000mm(广角-望远)
光圈数 F1.6-F3.7
菜单控制 摄像机识别号 关/开(0~254可设)
光圈模式 自动光圈/手动光圈/电子光圈
快门 1/50(1/60)秒至1/100,000秒
自动增益 关/低/高
白平衡 自动跟踪白平衡1/自动跟踪白平衡2/自动控制/手动
聚焦模式 自动聚焦/一次聚焦/手动聚焦
彩色/黑白 自动/彩色/黑白/外部触发
隐私遮蔽 关/开，*多可设8个区域
移动侦测 关/模式1/模式2
伽玛校正 0.45/1
视频设置 数字降噪、镜像功能、清晰度、Y、C、正负片、防闪烁
变焦速度 1~5级可设
数字变倍 关、×2、×4、×6、×8、×10、×12、×14、×16
倍率显示 开/关
ZCF控制模式 模式1/模式2
RS-485 通信协议/波特率/地址
预置点 254个预置点可设
坏点检测 支持
一般规范 工作温度和湿度 -10℃~60℃，湿度小于90%（无凝结）
电源供应 DC12V±10%
功耗 4W MAX
尺寸(mm) 64×69×120
重量 450g
主要特性
• 采用高性能SONY CCD
• 352X总变焦(22倍光学及16倍数字变焦)
• 分辨率高，540 TVL，图像清晰、细腻
• 低照度0.2Lux@(F1.6，AGC ON)，自动彩转黑功能，实现昼夜监控
• 支持背光补偿功能
• 采用具有完全自主知识产权全自动聚焦算法
• 支持OSD菜单控制，适合客户自定义设置
• 信噪比高，图像画面干净、悦目
• 支持自动光圈，电子快门功能，适应不同监控环境
应用场景
适用于大型仓库、小区外围监控、码头、广场、学校、车站、公园等大型监控场所。
