FS-S803(12V12AH) 20W
太阳能发电系统（可给笔记本充电）
使用说明书
一、专利号：201020026579.6
二、产品型号: FS-S803(12V12AH)
三、产品规格:
1.尺寸：
太阳能板：335*515*25MM；箱体：220*130*150-170MM
2.重量：太阳能板：2.2KG；箱体：5.48KG
四、产品参数:
蓄
电池：12V12AH 144W
(可支持1W的照明用灯连续工作144小时、手机电池可以连续充38个、MP3电池可以连续充76个)
太阳能电池板：20W18V
(以广州的天气为例，平均一天的正常发电量是92W，可供1W灯连续工作92小时、充手机电池可以连续充24个、充MP3电池可以连续充48个)
输出电压范围： 3.3V、5.0V、8.4V、12V（可调式）
电流输出*大值：USB输出1A、DC输出3A
输入接口：1个DC接口，输入电压15-25V。
输出接口：4个，包括：两个USB输出电压是：3.3V/5V/8.4V可调电压，电流：1A、两个DC输出电压12V，电流3A。
开关：2个，椭圆型为总开关，圆型开关为USB输出开关。后面方形为总开关。
指示灯：6个
从左至右分别为：太阳能指示灯，
蓄电池指示灯，12V输出指示灯，8.4 V输出指示灯，5 V输出指示灯，3.3 V输出指示灯。
五、附件：
1）USB转DC输出线*1个；2）手机转
接头*5个；3）LED灯*2；4）活动
灯头*1个；5）太阳能板和系统连接线：5米*1条；6）活动DC头*2个；7）3米长线+灯头*1条；8）笔记本转接头一套；9）说明书一张。
六、产品适用范围：
笔记本电脑充电，12V直流灯、12V3A以内的用电设备、数码
摄像机、数码照相机、手机、MP3、MP4、GPS导航、PDA、便携式DVD、
对讲机、收音机、录音机等 （NEW可以给笔记本电脑充电）

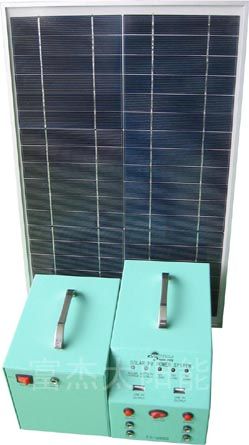

七、系统图片：
1、 太阳能电池板工作指示灯（红灯代表正在充电，绿灯代表充电工作完成）
2、 蓄电池指示灯（绿灯代表蓄电池有电、红灯代表蓄电池没电）
3、 12V负载指示灯（红灯亮时，DC12V输出）
4、 19V指示灯（红灯亮时，DC12V输出）
5、 5V指示灯（红灯亮时， USB接口DC5V输出）
6、 USB输出接口
7、 DC 12V输出开关
8、 USB 5V输出开关
9、 DC 19V输出DC口（可为笔记本电脑充电）
10、DC 12V输出DC口（12V灯及12V负载使用）
11、DC 19V输出开关
12、太阳能电池板充电输入接口
13、总开关（充电或者用电必须把总开关打开）
14、系统箱体
15、太阳能电池板
