FS-S804(12V18AH) 30W
太阳能发电系统（可给笔记本充电）
使用说明书
一、专利号：201020026579.6
二、产品型号: FS-S804(12V18AH)
三、1.尺寸：
太阳能板：335*740*25MM； 箱体：250*120*210-232MM
2.重量：太阳能板：3.3KG； 箱体：7.68KG
四、产品参数:
蓄
电池：12V18AH 216W
(可支持1W的照明用灯连续工作216小时、手机电池可以连续充55个、MP3电池可以连续充110个)
太阳能电池板：30W18V
(以广州的天气为例，平均一天的正常发电量是138W，可供1W灯连续工作138小时、充手机电池可以连续充37个、充MP3电池可以连续充74个)
输出电压范围： 3.3V、5.0V、8.4V、12V（可调式）
电流输出*大值：USB输出1A、DC输出3A
输入接口：1个DC接口，输入电压15-25V。
输出接口：4个，包括：两个USB输出电压是：3.3V/5V/8.4V可调电压，电流：1A、两个DC输出电压12V，电流3A。
开关：2个，椭圆型为总开关，圆型开关为USB输出开关。后面方形为总开关。
指示灯：6个
从左至右分别为：太阳能指示灯，
蓄电池指示灯，12V输出指示灯，8.4 V输出指示灯，5 V输出指示灯，3.3 V输出指示灯。
五、附件：
1）USB转DC输出线*1个；2）手机转
接头*5个；3）LED灯*2；4）活动
灯头*1个；5）太阳能板和系统连接线：5米*1条；6）活动DC头*2个；7）3米长线+灯头*1条；8）笔记本转接头一套；9）说明书一张。
六、产品适用范围：
笔记本电脑充电，12V直流灯、12V3A以内的用电设备、数码
摄像机、数码照相机、手机、MP3、MP4、GPS导航、PDA、便携式DVD、
对讲机、收音机、录音机等 （NEW可以给笔记本电脑充电）

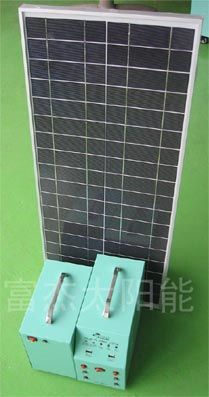

七、系统图片：
1、太阳能电池板工作指示灯（红灯代表正在充电，绿灯代表充电工作完成）
2、蓄电池指示灯（绿灯代表蓄电池有电、红灯代表蓄电池没电）
3、12V负载指示灯（红灯亮时，DC12V输出）
4、19V指示灯（红灯亮时，DC12V输出）
5、5V指示灯（红灯亮时， USB接口DC5V输出）
6、USB输出接口
7、DC 12V输出开关
8、USB 5V输出开关
9、DC 19V输出DC口（可为笔记本电脑充电）
10、DC 12V输出DC口（12V灯及12V负载使用）
11、DC 19V输出开关
12、太阳能电池板充电输入接口
13、总开关（充电或者用电必须把总开关打开）
14、系统箱体
15、太阳能电池板
