一、系统概述
HD3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和
锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的
变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数
密码锁定等多项功能。
二、主要性能指标
1.可编程设定多种泵工作方式，*多可拖五台泵（1变频+4工频）；
2.具有压力测量值防抖动补偿控制功能；
3.参数调整和设定具有密码锁定及保护功能；
4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；
5.可接无源远传
压力表、有源电压及电流型压力
变送器；
6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;
7.具有压力
传感器零点和满度补偿功能；
8.具有定时自动倒泵功能；
9.具有第二压力（消防压力）设定和控制功能；
10.具有缺水自动检测保护功能和外部输入停机保护功能；
11.系统补水控制时，具有超压自动泄水控制功能；
12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；
13.具有可选的定时自动开、关机控制功能；
14.具有小流量
水泵睡眠控制功能；
15.具有
手操器功能，可手动调节输出电压来控制变频器的频率；
16.可代替
电接点压力表进行上、下限压力控制；
17.具有分时分压供水控制功能，*多有六段时间控制；
三、安装和配线端子说明
1.控制器外形尺寸: 160mm×80mm×90mm （HD3000）
2.
控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；
4.使用环境温度:-20℃～50℃
5.相对湿度:<95％;
6.额定工作电压:AC220V±10％;
7.控制器额定功耗:<=AC 5W;
8.控制器
接线端子输出容量：3A/ AC220V

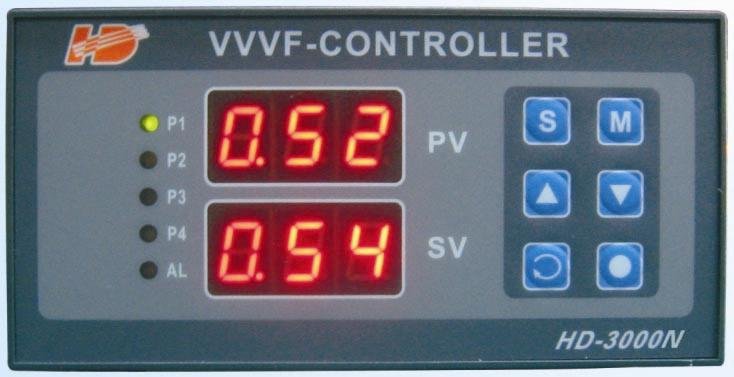

9.面板及配线端子说明：
