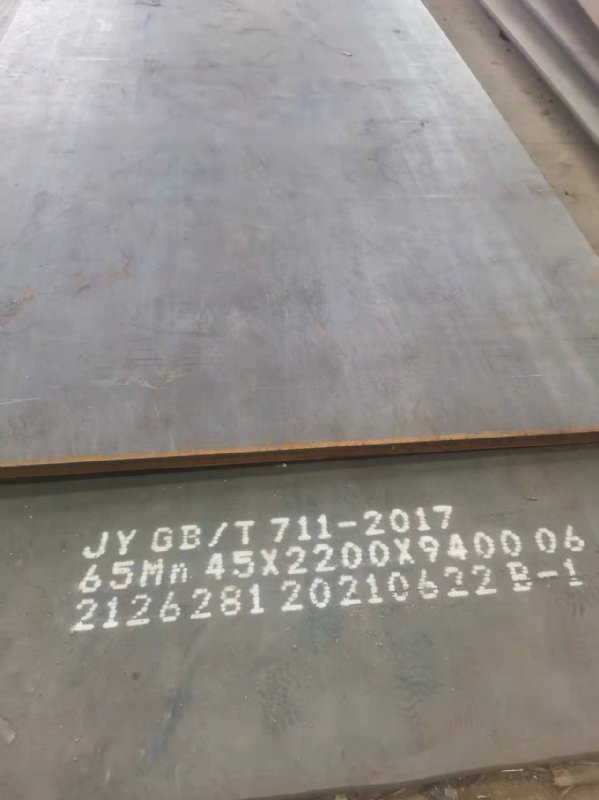

65Mn
弹簧钢，锰提高淬透性，φ12mm的
钢材油中可以淬透，表面脱碳倾向比
硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、
离合器簧片、刹车弹簧及
冷拔钢丝冷卷螺旋弹簧等。
65Mn
弹簧钢标准：GB/T 1221984
●特性及使用范围：
锰提高淬透性，φ12mm的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧。
●化学成分：
碳 C ：0.62～0.70
硅 Si：0.17～0.37
锰 Mn：0.90～1.20
硫 S ：≤0.035
磷 P ：≤0.035
铬 Cr：≤0.25
镍 Ni：≤0.25
铜 Cu：≤0.25
●力学性能：
抗拉强度 σb (MPa)：≥980(100)
屈服强度 σs (MPa)：≥784(80)
伸长率 δ10 (％)：≥8
断面收缩率 ψ (％)：≥30
硬度 ：热轧,≤302HB;冷拉+热处理,≤321HB
●热处理规范及金相组织：
热处理规范：淬火830℃±20℃,油冷; 回火540℃±50℃(特殊需要时,±30℃)。
金相组织：屈氏体
