红外灯对工作电压十分敏感，要求工作电压准确、稳定。电压过大或过小都对它有非常大的影响，因此会直接影响红外辐射功率的发挥及其可靠性。所以此款
摄像机特别定制了一块
电路板，电流通过稳压后，输出两组纯净电流供给红外灯及摄像机成像部分。另外，视频经过此电路板，经过降噪处理，图像更清晰，颜色更鲜艳。
特殊滤光片：
采用的是400-645NM+850NM的滤光片，所以颜色真实，白天不会因红外线滤光片产生偏色。
亮度数码转换：
采用目前规格很高的A/D亮度数码（模拟信号/数字信号）以及D/A亮度数码（数字信号/模拟信号）10位元，故处理速度更快，图像呈现的质量更佳。
YC分离线路设计：
采用YC分离线路设计能更好使得摄像机图像质量更高，白天摄像机提供彩色信号，晚上摄像机只提供纯黑白信号，无色斑噪声。
独特掏孔设计：
镜面掏孔设计有效解决光晕、光斑、白雾等问题产生。

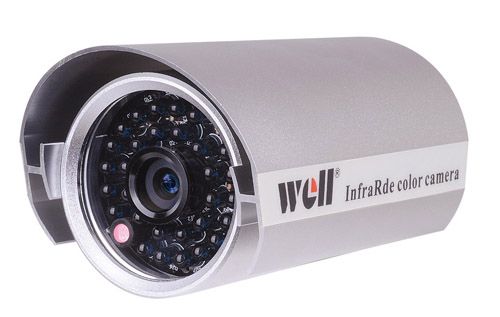

WLC-5030TR/ 5830TR/ 5430TR：
1、 1/3"SONY SUPER HAD CCD
2、 宝石蓝红外灯，高达20000小时的使用寿命
3、 信号噪声比高于 60dB ( AGC Off )
4、 投射距离30米
5、 高功率红外线LED采用PWM线路升压,效率85%
6、 LED在20Lux启动，30Lux关闭
规格：
型号
WLC-5030TR
WLC-5830TR
WLC-5430TR
感应器尺寸
1/3"SONY SUPER HAD CCD
感应器像素
512 x 582
752 x 582
768 x 582
水平解像度
420 TV LINES
480 TV LINES
540 TV LINES
滤光片
400 ~ 645nm + 850nm
自动增益
*大36dB
*低照度
0Lux（红外开启）
视频信噪比
高于 60dB ( AGC Off )
背光补偿
内部可选择
A/D 亮度数码
10 位
D/A 亮度数码
10 位
D / A 彩度数码
8 位
差动增益 ( % )
2%, 影像信号10位阶
差动相位 ( 度 )
1度, 影像信号10位阶
影像输出 ( 日 )
VBS 1.0Vp-p 75O欧姆
影像输出 ( 夜 )
VS 1.0Vp-p 75欧姆
彩色/黑白转换
垂直遮没期间
红外线LED波长
850nm
红外线LED数量
30颗
PWM振荡频率
1.1MHz
CDS控制
负电压变化(Minus Delta Voltage)
配备镜头
标准6mm（可选择镜头）
投射距离
30米
LED 开关
约20Lux开;30Lux关
电源 DC 12V 1A
工作温度
-10℃ ~ 60℃
尺寸(长x宽x高)
126 x 74 x 67 mm
