应用场合
中空膨胀
螺丝主要应用于中空墙、
石膏板、
纤维板、
塑料板、木板等墙体，在
装修装饰、轻质吊顶等场合广泛使用。
材质及工艺保证
◇ 螺丝：采用盘头复合槽机螺丝或加长木纹钉;
◇ 管体：冷轧
带钢经多工位级进模一次成型,有W型和V型两种样式；
◇
螺帽：有“焊接式”与“一体式”两种制造工艺。
Ⅰ. “焊接式”为传统铆接工艺，其螺帽和管体分别加工成型，再使用专门的
点焊机焊接成一体，相对牢固美观，但点焊的人工成本较高，效率稍低；
Ⅱ. “一体式”工艺近些年开始普及，并有替代焊接式工艺的趋势，其将管体与螺帽放在同一副级进模中生产，采用模内攻牙技术加工螺帽内牙，大大提高了生产效率，但螺帽与管体的铆接强度不及焊接工艺。
以上两种工艺的产品我厂均有生产，可按需选择。
安装方式

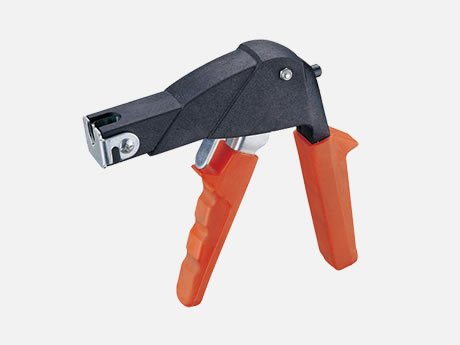

可直接使用电动起子安装（常规安装方式），也可使用专门工具先将管体膨胀后安装，我厂有多种工具可供选择。
产品规格参数

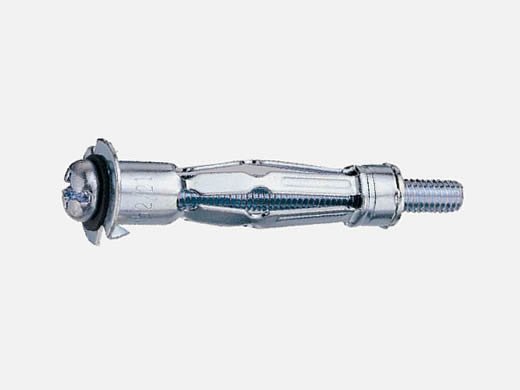

Ⅰ. 普通中空壁虎 Hollow wall anchor (配平机螺丝)
序号 规 格 钻孔直径 管体长度 螺纹规格 螺丝总长 锚固厚度 备 注
No. mm (inch) mm mm mm mm mm
1 4×20 (1/8XS) Φ8 23 M4 28 ≤4
2 4×32 (1/8S) Φ8 33 M4 41 4-9
3 4×35 Φ8 35 M4 44 6-13
4 4×38 Φ8 39 M4 47 9-16
5 4×46 (1/8L) Φ8 46 M4 54 16-22
6 4×54 Φ8 54 M4 61 18-28
7 4×60 (1/8XL) Φ8 60 M4 67 32-38
8 5×37 Φ10 37 M5 45 5-13
9 5×52 (3/16S) Φ10 53 M5 60 5-18
10 5×65 (3/16L) Φ10 65 M5 74 18-32
11 5×80 (3/16XL) Φ10 81 M5 89 32-45
12 6×37 Φ12 37 M6 45 5-12
13 6×52 (1/4S) Φ12 53 M6 60 5-18
14 6×65 (1/4L) Φ12 66 M6 74 18-32
15 6×80 (1/XL) Φ12 81 M6 88 32-45
16 8×37 Φ14 39 M8 45 5-12
17 8×52 Φ14 52 M8 65 5-18
18 8×65 Φ14 68 M8 75 18-32
19 8×80 Φ14 54 M8 90 32-45

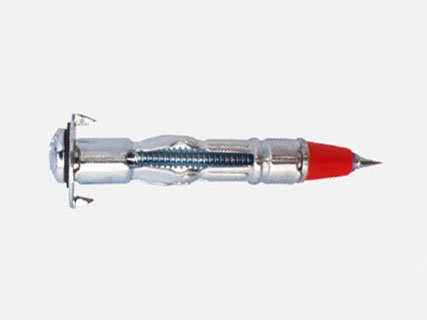

Ⅱ. 敲击式中空壁虎 Hollow wall anchor driver (配木纹尖钉)
序号 规 格 钻孔直径 管体长度 螺丝总长 锚固厚度 备 注
No. inch mm mm mm mm
1 1/8XSD Φ8 23 35 ≤4
2 1/8SD Φ8 33 46 4-9
3 1/8SLD Φ8 46 59 3-19
4 1/8LD Φ8 59 88 16-21
Ⅲ. 中空壁虎配异型螺丝 Hollow wall anchor with OCL screw (配OCL型螺丝)
序号 规 格 钻孔直径 管体长度 螺纹规格 螺丝总长 锚固厚度 备 注
No. inch mm mm mm mm mm
1 4×32 Φ8 33 M4 46 4-9
2 4×38 Φ8 39 M4 52 9-16
3 5×37 Φ10 37 M5 60 5-13
4 5×52 Φ10 52 M5 75 5-18
5 6×52 Φ12 52 M6 78 5-18
注：以上常用规格我厂均有模具，其他特殊规格可开模定制，详请来电咨询。
