TEC磁致伸缩位移
传感器是浙达精益自主研发的新一代直线
位移传感器，它能够在恶劣的工作环境下，为用户提实时、可靠、精确、连续的直线位移信号，被广泛应用于冶金设备、风电设备、
工程机械、橡胶机械、港口机械、矿山机械、能源以及其它工业自动化领域。
工作原理
磁致伸缩的检测机理基于
液位计核心检测元件——磁致伸缩线波导丝与游标磁环（浮球）间的魏德曼效应。测量时，电子仓中的激励模块在敏感检测元件（波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安倍环形磁场，环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝两端传播，传向末端的扭转波被
阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的
控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2800m/s），即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的距离，从而实现对游标磁环位置的实时精确测量。

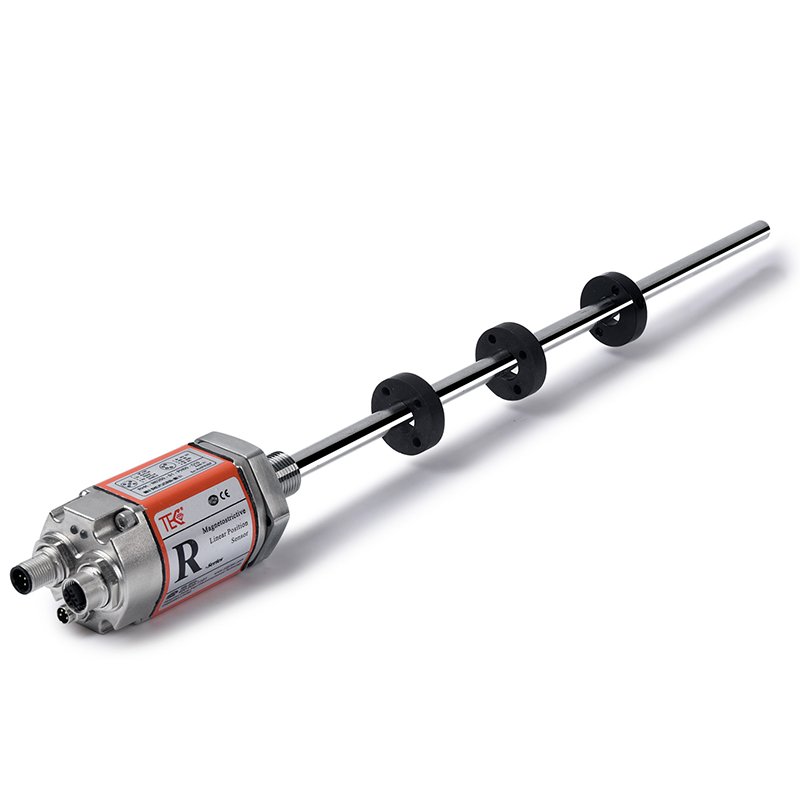

RH系列内置式磁致伸缩位移
液位传感器特点：
●坚固，全封闭设计
●使用方便，标准模拟量信号输出
●易于诊断，LED指示灯状态指示
●稳定可靠，采用数字模拟技术
●磨损，非接触测量方式
●无须归零，位移输出
●低功耗设计，有效减小系统发热
●测量起止位置全量程可调
●支持多磁环位置同时测量
输入
测量数据：位置（游标磁环）
测量个数：1个
测量范围：50mm～3000mm，可根据客户需要定制
输出
电流：0~20mA或20-0mA
4-20mA或20-4mA（小/大负载：0/500Ω）
电压：0~5Vdc或5-0Vdc或-5~+5Vdc或+5~-5Vdc，
0~10Vdc或10-0Vdc或-10~+10Vdc或+10~-10-0Vdc（大负载电阻≥10kΩ）
精度
更新时间：1ms（量程≤1m）2ms（1m＜量程≤2m）3Ms（2m＜量程≤3M）
迟滞：＜10μm
分辨率：16位D/A或满量程的0.0015％（小1μm）
非线性度：＜满量程的±0.01％，小±50μm
重复精度：＜满量程的±0.001％，小±1μm
工作条件
磁环速度：任意
工作温度：-40℃~+85℃
温度系数：＜30ppm/℃
露点/湿度：湿度90％ ，不能结露
冲击指标：GB/T2423.5 50g
振动指标：GB/T2423.10 20g/10~2000Hz
电气防护：IP65 TP铝成型外壳 / IP67
不锈钢耐压外管
EMC测试：GB/T 17626.2/3/4/6/8，等级2/3/4/3/3，A类，CE认证
结构与材料
故障指示：电子仓尾盖带LED灯显示
RH系列：电子仓-铝合金
测杆：
304L不锈钢外管压力：35Mpa（连续）/70Mpa（峰值）
位置
磁铁：标准磁环及各种环形磁铁
安装
安装方向：任意方向
螺纹接口：M18*1.5，M20*1.5,3/4″-16UNF-3A（可定制）
电气连接
出线方式：直出电缆或航空插头
输入电压：24Vdc（-20％~+20％)
工作电流：＜80mA（随量程大小而变化）
极性保护：大-30V c
超压保护：大36Vdc
绝缘电阻：＞10MΩ
绝缘强度：500V
