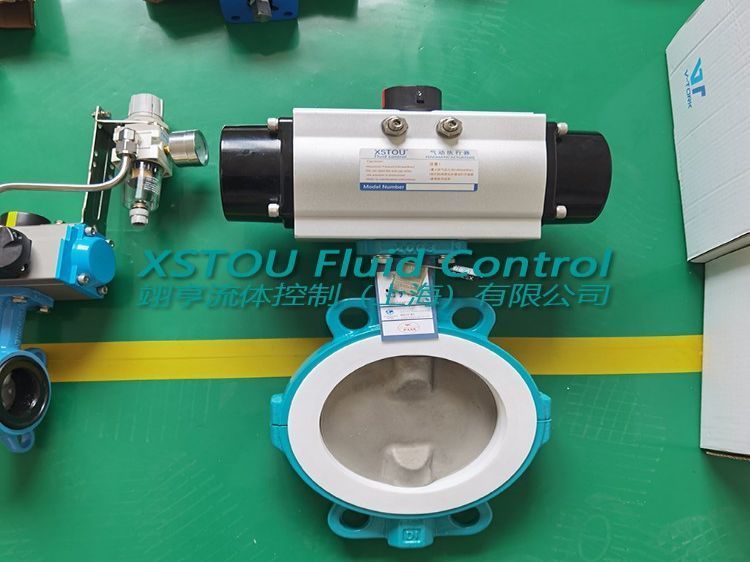

XSTOU FIG228气动衬氟
蝶阀 配有XSTOU气动
执行器，XSTOU XS310-8
电磁阀；蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，便于安装。
XSTOU FIG228气动
对夹蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时**的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
XSTOU FIG228气动
衬氟蝶阀的蝶板安装于
管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束。
参数技术
公称通径 DN15-600mm
链接方式 对夹式
气缸选配 VT系列，AT系列，DFS系列，DA系列
气缸形式 双作用、单作用（
弹簧复位）
控制方式 开关型、调节型、三段式（开度可调）
公称压力 6、10、16bar（如需更高压力，请注明要求。）
气源压力 双作用：4-8bar、单作用：5-8bar
介质温度 W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃
环境温度 标准型：-20~80℃
阀体材质 铸铁（Q）、
不锈钢（P4、P6）
密封材质 丁晴橡胶（X）、
聚四氟乙烯（F）、全内衬四氟乙烯（F46）
