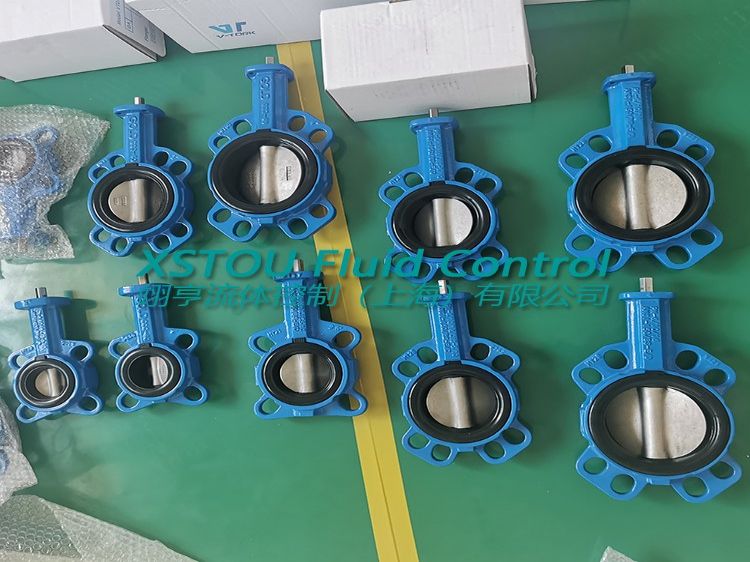

XSTOU GOLD GGG40光杆
蝶阀可匹配电动、气动、手动、涡轮传动等控制方式可作为开关及调节作用用于在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢 铁冶金、工业窑炉、罐装设备、酿酒设备、
干燥设备、真空设备、表面处理、生物制药、
食品机械、纺织印染、造纸等行业中得到广泛的使用
结构特点
ISO5211顶部
法兰连同轴方适合直接安装
执行器阀杆防窜出设计保证了现场使用的安全性
防尘圈可防止湿气渗入阀轴区域
多标准定位孔适用于EN1092 PN10，PN16，ASME B16.5 CLASS150，JIS B2239 10K，16K，BS 10表D，表E
由于使用了靠背嵌入式阀座设计，因此适用于全压和全真空服务
阀轴板连接没有暴露螺销钉和
螺栓不需要法兰
垫圈在关闭位置安装时没有损坏阀门的危险
在全压力额定值下气密密封关闭
阀板设计流畅，流量大，强度足够
带O型
密封圈的丝堵防止底部阀杆的泄漏
连接标准
公称直径 DN50-DN2000
工作压力 16bar for DN50-DN300,10bar for DN350-DN2000
法兰标准 DN50-DN300:EN1092 PN10/16,ASME B16.5 Class150,JIS B2239 10K/16K,BS10 Table D/E
DN350-DN2000:EN1092 PN10/16,ASME B16.5 Class150,BS10 Table D/E
结构长度 EN558 Series 20, API 609 Table 1
上法兰 ISO 5211
密封测试 ISO 5208 Category 3, API 598 Table 5
温度范围 -40°C to +180°C (取决于压力、介质和材质)

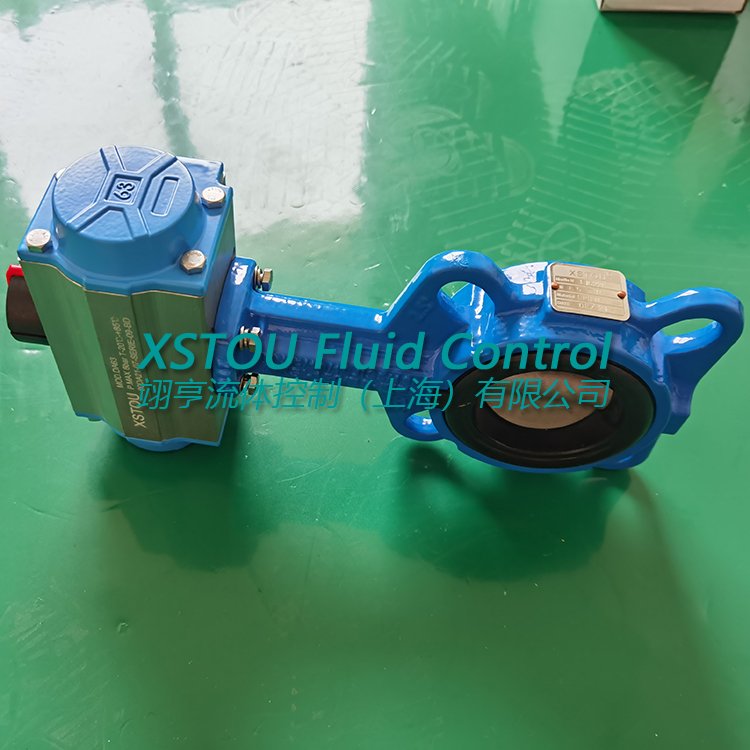

操作装置 手柄，
齿轮箱，气动头，电动头
