CS19H蒸汽
疏水阀CS19H热动力式
蒸汽疏水阀是利用热动力学特性， 当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有
过滤器和排污。该阀动作灵敏可靠，排水量大。结构简单、价格低、动作可靠。漏气率<3％，不受压力波动的影响，压力范围大。由于密封面
不锈钢，使用寿命高于国内同类产品。
技术参数
产品名称： 热动力式（圆盘式）（Y型）疏水阀 产品型号： CS19H-16(25,40)C
驱动方式： 手动 连接形式： 内螺纹
结构形式： 圆盘式 密封材料： 不锈钢
压力范围： 1.6～4.0MPa 公称通径： DN50-DN800
常用材质： 碳钢、不锈钢 技术咨询： 021-574722
CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀主要零件材料
阀体 锻钢
阀帽 不锈钢
阀盖 锻钢
阀片 不锈钢
阀体密封面 不锈钢
CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀排水量（Kg/h）
产品型号 DN 工作压差（MPa）
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C
CS49H-16C 15.20.25 150 280 400 475 600 800
32.40.50 550 650 900 1200 1700 2100
CS19H-25
CS49H-25
CS69H-25 15.20.25 1717 1828 2536 2701 3202 3581
32.40 56 119 321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40
CS49H-40
CS69H-40 15.20.25 56 119 321 470 534
32.40.50 1800 2050 2600 3000 3500 4300 5000

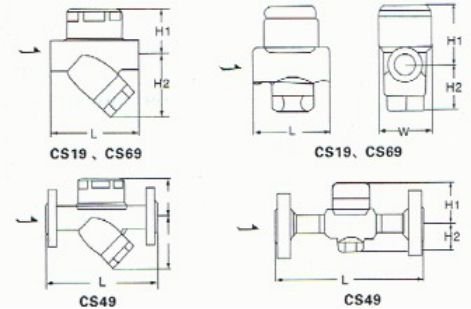

CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀主要外型连接尺寸
产品型号 DN
螺纹连接（mm） 承插焊连接（mm） 重量（kg）
法兰连接（mm） 重量（kg）
RC L H H1 L H H1 D t L H H1 D K d c f N-Φ
CS19H-16/25C
CS49H-16/25C
CS69H-16/25C 15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 2 4-18 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
CS19H-40
CS49H-40
CS69H-40 15 1/2 75 61 41 175 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14
