PZ73刀型
闸阀一、提升式的闸板密封面，可刮除密封面上的粘着物，自动清理杂物。
二、
不锈钢闸板可防止腐蚀引起的密封泄漏。
三、硬质全金密封面能保证密封耐磨性能和要求。
四、阀体密封面没有凹槽，不产生积留物，能保证开启灵活。
五、短结构长度，可节省原料、安装空间也有效支持
管道强度。
六、科学的上密封
填料函设计，使上密封安全有效，经久耐用。
七、三角形的支架节省原材料，保证需要的力学性能。
八、阀体上的导向块使闸板正确运动，四个挤压块保证闸板有效密封。
九、阀体加强筋设计提高阀体的强度。
十、不锈钢阀杆经久耐用，双头
螺栓使启闭更为迅速。
十一、可任意选用驱动机构。
十二、150以上口径，采用全封闭结构，更能有效开启和防止泄漏。
十三、
氟橡胶密封面能达到密封效果,提高使用温度。
十四、橡胶密封面直接硫化在阀体内,不会脱落。
PZ73H、PZ73F、PZ73Y 手动
刀型闸阀：
手动驱动、对夹式连接、明杆平行式刚性单闸板，
阀座密封面为
硬质合金与
聚四氟乙烯，
公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。
采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在
刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
产品性能参数
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ73H-10C/16C 10、16 1.0、1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P
产品零部件材料
PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料
型号 材料
阀体 阀杆 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)

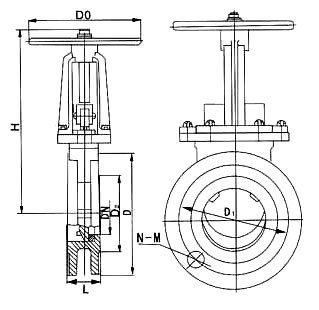

产品外形及结构尺寸（PN10）
PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 265 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 560
500 127 670 620 585 1200 23×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2×M 24×M30 680
产品外形及结构尺寸（PN16）
PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
