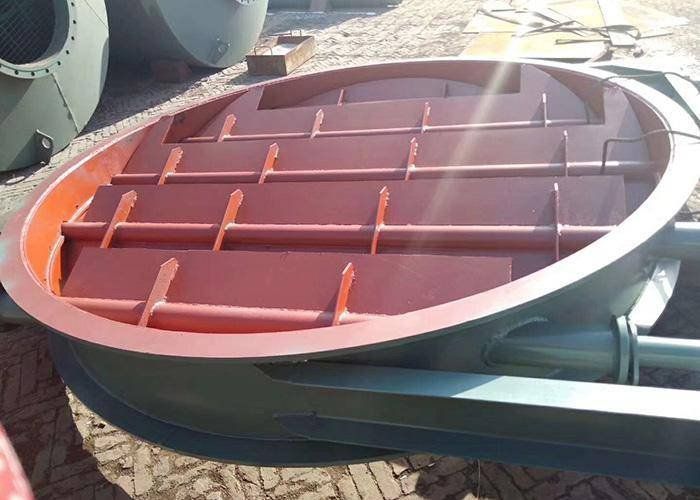

电动调节是具有自动调节特性的阀门，由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成，阀门主体为焊接结构，门板是由几个绕各自旋转轴动作的百叶板组成，轴端采用柔性石墨编织
填料密封，具有耐高温、自润滑等特点。阀门工作原理是驱动装置输出力矩通过连杆机构传给各阀轴，由各阀轴的转动带动各自的百叶板旋转，，用以改变
管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。它具有结构简单、流阻小、重量轻、转动灵活、使用寿命长、操作维护方便等优点。
性能参数
公称压力PN(MPa) 0.005MPa
适用温度℃ -30~350℃
适用介质 粉尘、含尘气体
泄漏量 ≤3％
阀门启闭时间 ≈25秒 second
输入信号（直流） Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道 3个
输入电阻 Ⅱ型220Ω；Ⅲ型250Ω
电源电压 220V+20V/-20V；50HZ
介质流速 ≤25m/s
主要零件材料
名称 阀体 百叶板 连杆 支架 曲柄 阀轴
材料 碳钢 碳钢 碳钢 WCB QT500-7 碳钢 2Cr13
主要尺寸
DN D1 D L L1 H1 H b Z-Φd 轴数
执行器 Wt/kg
500 555 600 220 300 900 1270 8 20-18 3 DKJ-310 594
600 655 700 220 300 950 1370 10 20-18 3 DKJ-310 629
700 755 800 240 300 1000 1470 10 20-18 3 DKJ-310 721
800 870 930 240 365 1120 1640 10 24-23 3 DKJ-410 813
900 970 1030 260 365 1170 1740 12 24-23 3 DKJ-410 905
1000 1070 1130 260 365 1220 1840 12 28-23 3 DKJ-410 1000
1120 1190 1250 280 420 1430 2110 12 28-23 3 DKJ-510 1080
1250 1320 1380 280 420 1495 2240 14 32-23 4 DKJ-510 1372
1400 1470 1530 300 420 1570 2390 14 36-23 4 DKJ-510 1566
1600 1670 1730 320 450 1745 2660 14 40-23 4 DKJ-610A 1951
1800 1870 1930 340 450 1845 2860 16 44-23 4 DKJ-610A 2340
2000 2070 2130 360 450 1945 3060 16 48-23 4 DKJ-610A 2730
2240 2310 2370 380 480 2095 3330 18 48-23 4 DKJ-610 3075
2500 2570 2630 420 480 2225 3590 18 52-23 5 DKJ-610 3624
2800 2870 2930 440 480 2375 3890 18 60-23 5 DKJ-610 4226
3000 3070 3130 460 480 2475 4090 18 60-23 5 DKJ-610 4735
