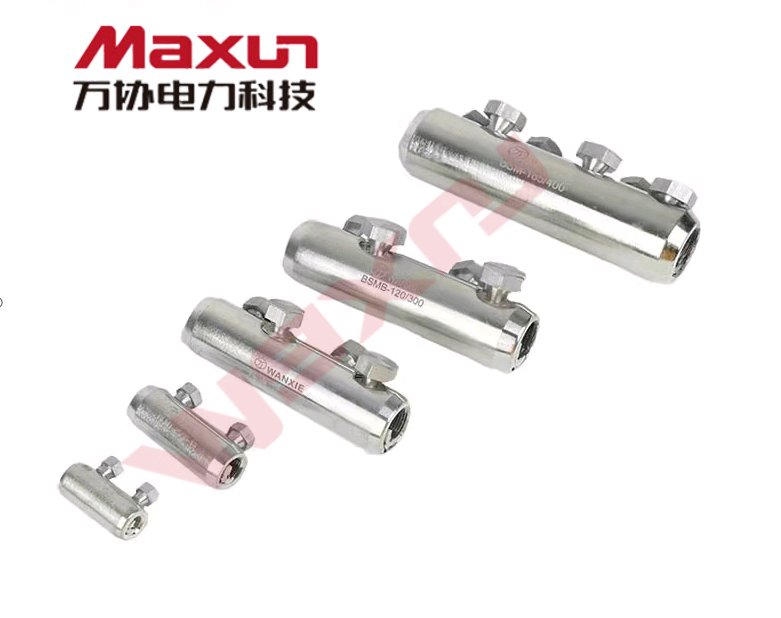

产品介绍
Product introduction
电器连接新概念
用扭断
螺丝的形式替代传统的压接
测试标准
通过IEC61238-1 等级A 测试，具有良好的过渡和防短时电流冲击能力
组件
主 体：特殊铝合金材料，锻压工艺，表面镀锡处理，镀层＞ 7μm
力矩
螺栓：数控
车床加工而成，精密度更高
中间挡片：产品分堵油型和不堵油型，只有堵油型才带挡片
压 条：从BSM-500/630 开始接续管不带压条
结构特点
▪ 应用范围广：适用于10mm2～1000mm2的导线，可与几乎所有类型导线和材料一起适用；
▪ 预构造设计：切合高达42KV 的重压
电缆附件；
▪ 电气连接性能可靠：用整定扭力螺丝将导体压入接线管的内螺栓中；
▪ 安装检便：紧凑型设计，易于用标准套筒
扳手进行安装；
选型表
Instructions for ordering
扭力接续选型表
产品型号 导线截
面积mm2
是否有
油栏
尺寸（mm） 螺栓
数量 螺栓头规格
AF(mm)
L1 D2 D1 D2
BSMB-10/35 10-35 是 45 20 19 8.5 2 10
BSM-25/95 25-95 是 65 30 24 12.8 2 13
BSM-25/95-U 25-95 否 65 24 12.8 2 13
BSMB-35/150 35-150 是 80 35 28 15.8 2 17
BSMU-35/150 35-150 否 80 28 15.8 2 17
BSM-95/240 95-240 是 125 60 33 20 4 19
BSM-95/240-U 95-240 否 125 33 20 4 19
BSMB-95/240-34 95-240 是 125 60 34 22 4 19
BSMB-120/300 120-300 是 140 65 37 24 4 22
BSMU-120/300 120-300 否 140 37 24 4 22
BSM-185/400 185-400 是 170 80 42 25.5 6 22
BSM-185/400-U 185-400 否 170 42 25.5 6 22
BSMB-500/630 500-630 是 200 95 50 33 6 27
BSMU-500/630 500-630 否 200 95 50 33 6 27
BSMB-800 800 是 270 130 56 36 8 27
异径接续管选型表
产品型号 导线截面积mm2
是否有
油栏
尺寸（mm） 螺栓 数量 螺栓头规格 AF(mm)
主线 支线 L1 D1 D2 D3 D4 主线 支线 主线 支线
BSMB 25/95-95/240 95-240 25-95 是 125 24 33 33 20 2 1 19 13
BSMB 95/240-185/400 185-400 95-240 是 170 33 42 42 25.5 3 2 22 19
BSMB 185/400-500 500 185-400 是 190 42 25.5 46 30 3 3 27 22
BSMB 185/400-630 630 185-400 是 200 42 50 50 33 3 3 27 22
BSMB 500-800 800 500 是 180 46 56 56 36 4 3 13 13
BSMB 630-800 800 630 是 180 50 56 56 36 4 3 13 13
BSMB 630-1000 1000 630 是 180 50 60 60 40 4 3 13 13
BSMB 800-1000 1000 800 是 180 56 60 60 40 4 3 13 13
BSMB 95/240-34-120/300 120-300 95-240 是 140 34 22 37 24 2 2 22 19
BSMB 95/240-34-500 500 95-240 是 160 34 22 46 30 3 2 19 13
如何正确裁剪电缆
安装接续管时，请务必将导线完全插入管孔内：电缆绝缘和接续管之间不留空隙
