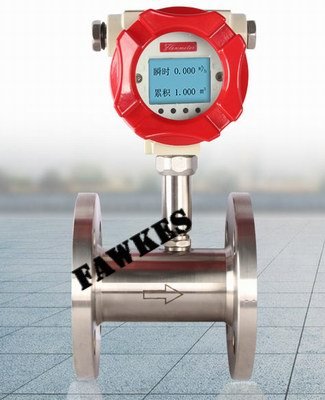

300WL-WGY16涡轮
流量计是一种精密流量测量仪表，它具有精度高，重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于封闭
管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积流量，石油、化工、冶金、石油，化工，冶金，有机液体，无机液，食品，药品等行业、科研等领域的计量、配备有卫生
接头的涡轮流量
传感器可以应用于制药行业。
进口
涡轮流量计特点
压力损失小，叶轮具有防腐功能；
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02％
仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
采用全
硬质合金（碳化钨）屏蔽式悬臂梁结构
轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
采用1Cr18Ni9Ti全不锈
钢结构，（涡轮采用2Cr13）防腐性能好。
具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长
采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。
对累积流量、仪表系数进行掉电保护。保护时间大于10年
进口涡轮流量计电路结构
进口涡轮流量计参数
产品名称 ∶液体涡轮流量
计测量介质∶水、油、醇类等液体（粘度<5*10~6M2/S）
口径范围∶DN4~DN200（DN4~80常用
螺纹连接）
精度等级∶±1％R;±0.5％R;±0.2％R（特殊定制）
输出信号∶方波脉冲（电压型）、4~20mA、0~5（智能型）
使用环境∶-20℃~60℃;5％~90％RH
连接方式∶外/内螺纹、
法兰、
卡箍 通讯方式∶RS485通讯 MODBUS-RTU （智能型）
本体材质∶
不锈钢1CR18NI9TI、316L（卫生型）
进口涡轮流量计内部结构
进口涡轮流量计叶轮结构
1.涡轮流量计核心部件测量部件即是叶轮，叶轮的加工工艺对整体测量有着很大的影响
2.核心工艺∶
选用非导磁性不锈钢，采用
铣床一次精铣成型，根据小信号系数大-加刺;小信号系数小-减刺方式进行标定
3.通过调整叶轮表面摩擦系数，增快/降低叶轮转速，以调整测量系数。
进口涡轮流量计叶轮结构
1.涡轮流量计核心部件测量部件即是叶轮，叶轮的加工工艺对整体测量有着很大的影响
2.核心工艺∶选用非导磁性不锈钢，采用铣床一次精铣成型，根据小信号系数大-加刺;小信号系数小-减刺方式进行标定
3.通过调整叶轮表面摩擦系数，增快/降低叶轮转速，以调整测量系数。
4.更平衡，不走虚假流量：整料加工的涡轮动态平衡性能也更好，在低流速的时候，也不会产生虚假走数，为您精准把控流量。
进口涡轮流量计测量原理
1.旋转的桨叶切割磁力线，周期性的改变线圈磁通量。
2.线圈两端感应出电脉冲信号，该信号经过放大电路放大整形，形成连续的脉冲波。
3.经过智能处理电路处理，转化为瞬时流量和累积量;
4.可输入介质密度，进行
质量流量计量
进口涡轮流量计
1.
过滤器 2.前直管段 3.前导流体 4.叶轮 5.传感器壳体 6.后导流体 7.后直管段
1.卡簧 2.传感器壳体 3.前导流体 4.叶轮 5.后导流体
1.前置
放大器壳体 2.线圈骨架 3.线圈4.
纯铁棒 5.**磁钢
进口涡轮流量计进口测量芯片 品质稳定
产品的内部电路单元采用美国德州仪器芯片，测量精度高达1.0级，并可有效过滤杂波干扰。更加入三道电路抗冲击保护模式，产品的现场适应性显著提升，可长期稳定使用。
