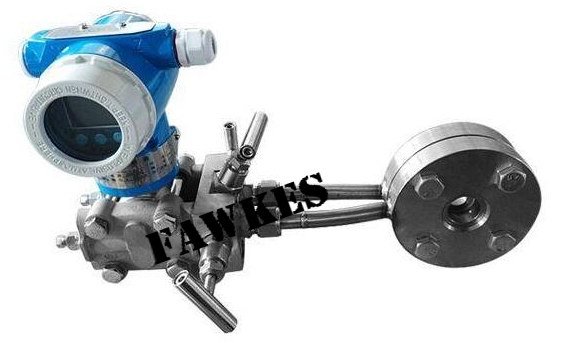

美国福克斯（FAWKES）KBL3051CFP型一体化孔板
流量计是测量流量的差压发生装置，配套差压
变送器可测量
管道中各种流体的流量。具有结构简单，工作可靠、性能稳定、精确度高的节流装置进行流体流量的测量、控制和调节。
工作原理
节流装置是人为的在介质流通的管道内造成节流（如图），当被测量介质流过节流装置后，造成一个局部收缩，流体集中，流速增加，静压力降低，于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量中间的函数关系，流量愈大，所产生的静压力愈大，因此通过测量差压的方法，就可测得流量。
产品参数
产品名称：KBL3051CFP型一体化
孔板流量计 公称通径：DN15-DN200
流量范围：1∶ 10（常规）;
安装端口：
法兰式、对夹式、紧凑式
精度等级：±1.5（普通）;±1或±0.5（可定制）
取压方式：角接取压、法兰取压、径距取压
本体材质：SS304;SS316L;
哈氏合金 制造标准：GB/T2624-93
检定标准：JJG-640-94
测量介质：蒸汽、压缩空气、沼气等各类气体水、油等各类液体

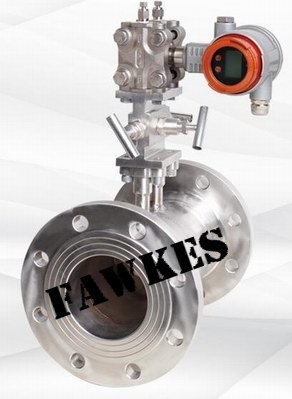

进口一体化孔板流量计结构
1.
差压变送器：可以把孔板两端差压，变送输出成正常信号。
2.
冷凝器：可以对高温测量介质起到很好的降温作用。
3.流量积算仪：将差压变送器输出的瞬时差压信号，转换成瞬时流量信号，并可进行流量累计。
4.三阀组作用：可以使产品后期的维护作用中起到排污，平衡压力，防止单相受压损害仪表。
多种结构和取压方式
1.标准孔板，环式取压
2.标准孔板，法兰取压
3.标准
喷嘴，环室取压
4.标准文丘里管结构
进口一体化孔板流量计产品特点
1.孔板流量计：具有测量精度高，安装方便，使用范围广，造价低，用于各种介质的流量测量
规格：DN20-300
产品示意图：
2.标准喷嘴：具有耐高温高压、耐冲击，使用寿命长，测量范围大，测量精度高的特点。适用于电厂高温高压蒸汽流量，热网管路，流速大的流体流量测量。
具有两种形式：A:标准ISA1932喷嘴、B：长径喷嘴
规格：≤1000mm
产品示意图：
3.环型孔板、圆缺孔板、偏心孔板：具有不易堵塞，前后直管较短的特点。适用于高炉煤气、焦炉煤气等含粉尘、杂质较多的气体、液体的测量
规格：DN50-3500
产品示意图：
4.经典文丘里管、文丘里喷嘴：具有压力损失小，测量精度高，前后直管长度短，使用寿命长，适用于水、气体的流量测量
规格：50≤DN≤3500MM
