10kv单台双
电源备自投切装置
使用说明

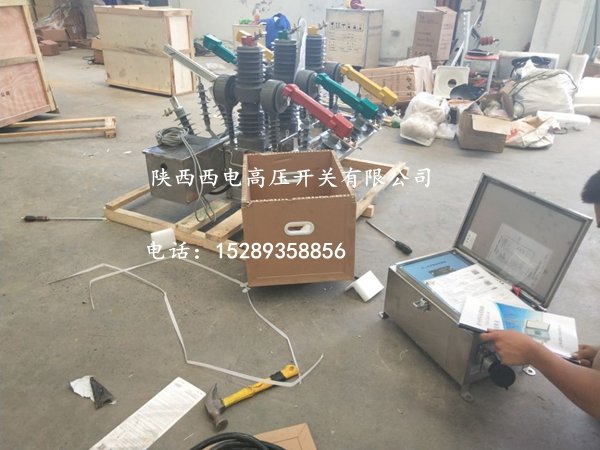

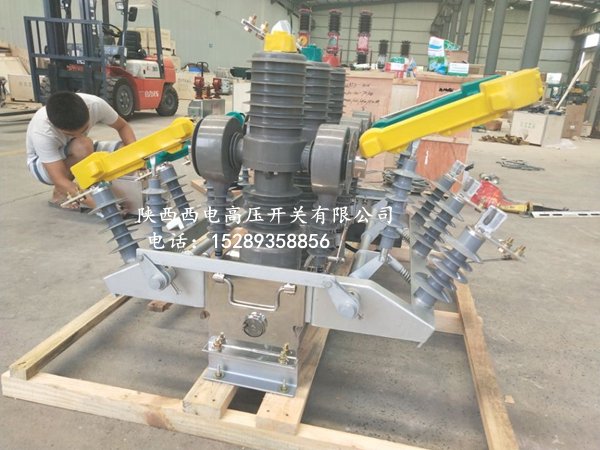

HZW32-12型户外双电源自动投切装置是三相交流50Hz户外高压开关设备，由两台柱上真空
断路器和一台智能双电源切换控制器构成；主要应用于煤矿、石油、钢厂等高供电可靠性场所以及农网和城网的10kV配电系统，特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。
使用环境
1、周围空气温度上限值不超过+55℃,下限值不超过-25℃。
2、安装地点的海拔高度不超过2000米。
3、大气的相对湿度在周围空气温度为+40℃的时不超过50％，在较低的温度下可以有较高的湿度;*湿月的
月平均*低温度为+25℃时,平均*大相对湿度为90％,并考虑到因湿度变化发生在产品表面的凝露。
4、日照强度：0.1W/cm2(风速0.5m/s时)
5、*大覆冰厚度：10mm
6、污染等级为三级。
7、运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。
8、中性点接地方式：中性点不接地、中性点经
消弧线圈接地、中性点经低电阻接地。
无*级备自投
无*级备自投是指双侧进线电源互为备用，当一侧失电后另一侧主动投入，双侧电源互相投切。如图1所示，初始状态1PT、2PT有压，断路器A合，断路器B分。如果主电源进线失电，1PT由有压变为无压，那么互投控制器根据逻辑判断将先分闸断路器A，后合闸断路器B，切换至备用电源供电。即使主电源来电，备用电源非故障不失压情况下，仍由备用电源供电。
2有*级备自投 10kv单台双电源备自投切装置
有*级备自投是指区分断路器A、B合闸供电的*级，例如设置*级高的开关为断路器A，当发生备自投时电源切换至*级低的断路器B，但当*级高的开关这侧恢复供电时，互投控制器根据逻辑将重新切换电源回*级高的电源，断路器B分闸，由断路器A合闸供电，恢复初始状态。
3备自投闭锁
判断条件1：CT有过流，判定负载或线路发生故障，开关分闸动作，不应当自动切换再次供电。
判断条件2：遥控或手动分闸开关，判定人为检修或者倒闸，不应当自动切换再次供电。
判断条件3：PT断线闭锁备自投，并报断线故障，提醒检修人员。
GSM短信功能
1.1准备工作
上电前，在面板SIM卡座位置装入中国移动SIM卡，确认SIM卡可靠安装。
1.2短信操作功能说明
本控制器包含4个手机号码，按序号的不同共分为两个级别：
1号为超级用户，可执行所有的短信功能，可授权及修改普通用户号码，保护动作会自动上报到该用户手机。
2、3、4号为普通用户，可执行部分短信功能。
1.3短信操作
查询状态：直接发送“查询状态”（发送内容不包括“”）
合闸操作：先发送“预合”等待返回信息以后，发送“合闸”（发送内容不包括“”）
分闸操作：先发送“预分”等待返回信息以后，发送“分闸”(发送内容不包括“”）
通讯功能
1、提供一路蓝牙接口（选配），在距离本机50米内，可与智能手机终端无线网络通信(在智能手机终端上可修改参数，操作开关分合闸，SOE事件记录查询)；
2、提供一路RS232通信口，可与GSM通迅模块连接构无线控制、可与GPRS通信模块连接构建配网自动化系统；
3、通信协议支持IEC870-5-101、104、Modbus规约等
GPRS无线通讯功能
通过实时采集一次开关设备(如ZW32)的电压电流和其他电气测量值，实现就地线路保护功能（包括过流保护、零序保护等），能执行后台下发的远程遥控命令和定值整定命令，并将数据通过GPRS 方式上传到总局服。
