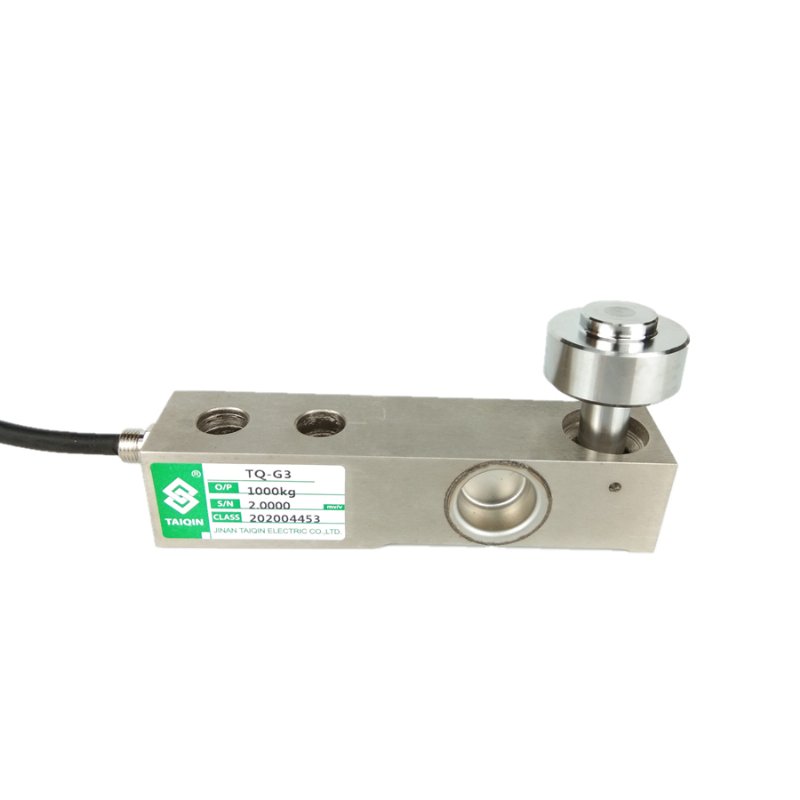

产品特点：TQ-G3悬臂梁式称重
传感器采用优质
合金钢，激光焊接密封，防护等 级IP68。安装高度低，长期稳定性好，结构紧凑，防爆性能高。
产品用途：TQ-G3悬臂梁式
称重传感器适用于地上衡、化工、食品、医药等行业配料称重控制。
量程：2.5 kN(250kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)
技术参数及外形尺寸：
序号
产品技术参数
1
额定载荷
0.25-5t
2
综合精度
≤0.05％F.S
3
灵敏度
2.0mV/V
4
输入阻抗
385±15Ω
5
输出阻抗
351±3Ω
6
绝缘阻抗
≥5000MΩ
7
补偿温度范围
-10~40℃
8
适用温度范围
-30~70℃
9
安全过载
150％F.S
10
极限过载
300％F.S
11
密封等级
IP68
12
材质
合金钢
13
激励电压
10V(DC/AC)
14
接线方式
红……E+（输入正）
黑……E-（输入负）
绿……S+（输出正）
白……S-（输出负）
型号
量程（kN）
量程（t）
A
B
C
D
E
F
G
H
K
M
N
P
Q
TQ-G3
2.5-10
0.25-1
133.4
76.2
25.4
16.4
30.7
30
57.9
17
4.8
12.7
22
15.9
0.38
20
2
136.7
76.2
25.4
16.7
36.8
36.6
57.9
23
9.5
12.7
22
15.9
0
30
3
139.7
79.2
25.4
16.7
39
36.6
57.9
23
9.5
15
22
15.9
0
50
5
171.5
95.2
38.1
16.7
42.9
43
73.8
29.4
11
19
34.9
22.2
0
