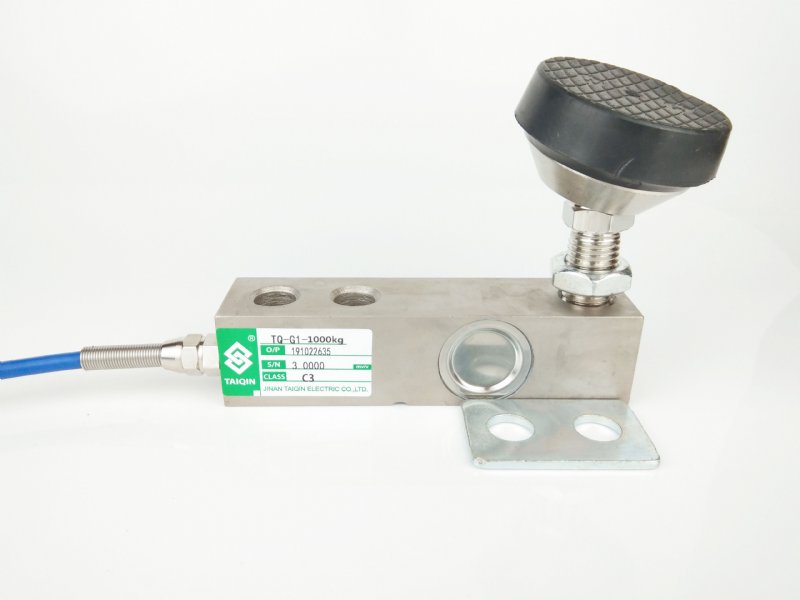

产品特点：TQ-G1悬臂梁式称重
传感器一端固定一端加载，重心低，安装方便，互换性好。
产品用途：TQ-G1悬臂梁式
称重传感器适用于平台秤及配料控制系统等。
量程：500N(50kg) 、1 kN(100kg) 、2 kN(200kg) 、3 kN(300kg) 、5kN(500kg)、10 kN(1t)、20 kN(2t)、
25kN(2.5t) 、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)
技术参数及外形尺寸：
序号
产品技术参数
1
额定载荷
100kg-10t
2
综合精度
D1;C3
3
灵敏度
2.0\3.0mV/V
4
零点输出
≤0.1％F.S
5
输入阻抗
400±10Ω
6
输出阻抗
351±3Ω
7
绝缘阻抗
≥5000MΩ
8
补偿温度范围
-10~40℃
9
适用温度范围
-30~70℃
10
安全过载
150％F.S
11
极限载荷
300％F.S
12
材质
合金钢13
激励电压
10V(DC)
14
密封等级
IP67/IP68
15
电缆
3-5m
16
接线方式
红……E+（输入正）
黑……E-（输入负）
绿……S+（输出正）
白……S-（输出负）
型号
量程（kN）
量程（t）
L
L1
L2
L3
L4
B/H
H1
D1
D2
D3
TQ-G1
30-50
3-5
171.5
19
95.3
38.1
72.5
38.1
26
Φ20
M18×1.5
Φ20
75，100
7.5，10
225.5
25.3
124
50.8
102
50.8
25.4
Φ27
M24×2
Φ27
