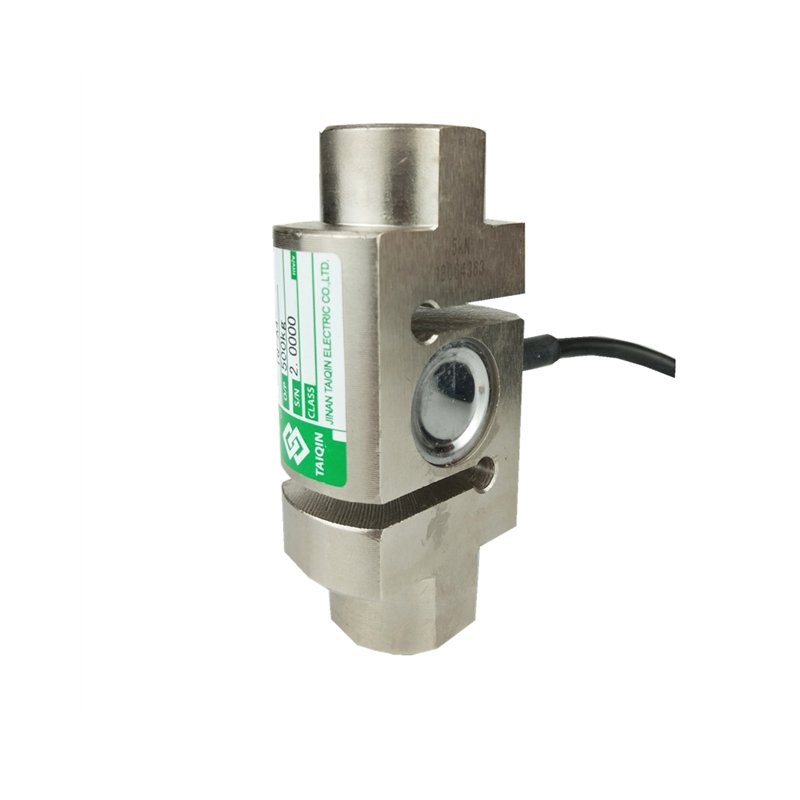

产品特点：TQ-A4柱式S型拉压
传感器结构简单，可靠性高，互换性好。
产品用途：TQ-A4柱式S型拉压传感器适用于各种配料秤、料斗秤，吊钩秤等。
量程：1kN(100kg)，2kN(200kg)，3kN(300kg)，5kN(500kg)，7kN(700kg)，10kN(1t)，20kN(2t)，30kN(3t)，50kN(5t)，100kN(10t)，150kN(15t)，200kN(20t)
技术参数及外形尺寸：
序号
产品技术参数
1
额定载荷
0.1-20t
2
综合精度
≤0.05％F.S
3
灵敏度
2.0mV/V
4
输入阻抗
380±10Ω
5
输出阻抗
350±3Ω
6
绝缘阻抗
≥5000MΩ
7
适用温度范围
-20~65℃
8
安全过载
120％F.S
9
材质
合金钢10
激励电压
10V(DC/AC)
11
接线方式
红……E+（
电源正）
黑……E-（电源负）
绿……S+（信号正）
白……S-（信号负）
型号
量程(kN)
量程（t）
A
B
ΦB
Φ
M
C
TQ-A4
1-5
0.1-0.5
88
58
28
44
M16×1.5
26
7
0.7
88
58
32
44
M16×1.5
30
10-50
1-5
120
68
51
63
M22×2.5
48
70-150
7-15
138
94
60
76
M30×3.5
56
200
20
156
108
68.5
88
M36×3
76
