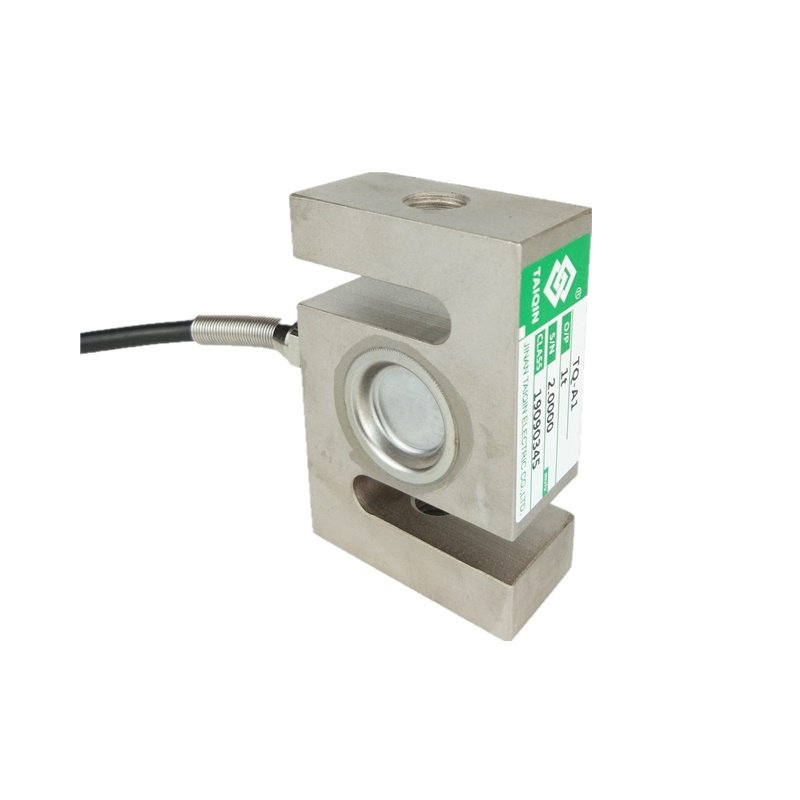

产品特点：TQ-A1钢制方S型拉压
传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安装方便，规格齐全。
产品用途：TQ-A1方S型拉压
称重传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种*秤、工艺秤等。
量程：10N(1kg)、20N(2kg)、30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、150 kN(15t)、200 kN(20t);
技术参数及外形尺寸：
序号
产品技术参数
1
额定载荷
1kg、2kg、3kg
2
综合精度
0.05％F.S
3
灵敏度
1.0mV/V
4
零点输出
≤0.1％F.S
5
输入阻抗
380±20Ω
6
输出阻抗
351±3Ω
7
绝缘阻抗
≥5000MΩ
8
补偿温度范围
-10~40℃
9
适用温度范围
-30~70℃
10
安全过载
150％F.S
11
极限载荷
300％F.S
12
材质
优质铝合金
13
激励电压
10V(DC)
14
密封等级
IP67
15
电缆
2m
16
接线方式
红……E+（输入正）
黑……E-（输入负）
绿……S+（输出正）
白……S-（输出负）
10N-30N
序号
产品技术参数
1
额定载荷
5-20000kg
2
综合精度
0.02％F.S
3
灵敏度
2.0mV/V±0.2％
4
输入阻抗
385±15Ω
5
输出阻抗
350±3Ω
6
绝缘阻抗
≥5000MΩ
7
补偿温度范围
-10~40℃
8
安全过载
150％F.S
9
材质
合金钢10
激励电压
10V(DC/AC)
11
密封等级
IP67
12
电缆
3M
13
接线方式
红……E+（输入正）
黑……E-（输入负）
绿……S+（输出正）
白……S-（输出负）
型号
量程（kN）
量程(kg)
L
H
W
T
TQ-A1
0.05-0.5
5-50
51
64
13
M8×1.25
1-5
100-500
51
76
19.1
M12×1.75
10-20
1000-2000
54
76
25.4
M12×1.75
25-50
2500-5000
76
108
25.4
M18×1.5
75
7500
100
140
32
M24×2
100
10000
126
178
50
M30×2
150-200
15000-20000
140
188
60
M39×2
TQ-A1T
TQ-A1T-0.5
50
51
76
19.1
M12ⅹ1.75
TQ-A1T-20
2000
76
108
25.4
M20ⅹ2.5
TQ-A1T-30
3000
70
86
45
M20ⅹ2.5
TQ-A1T-50
5000
76.2
108
40
M20ⅹ2.5
