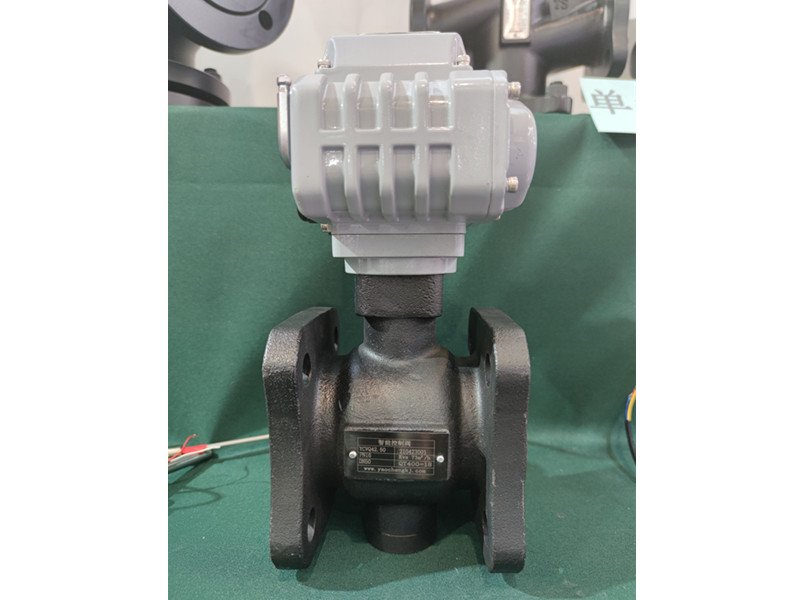

简介
用于供热二次侧的管网平衡调节或其它暖通空调系统中需要根据设定参数,实现闭环自动调节的场合。是集传感技术、智能
执行器，
调节阀于一体的智能阀控制产品。

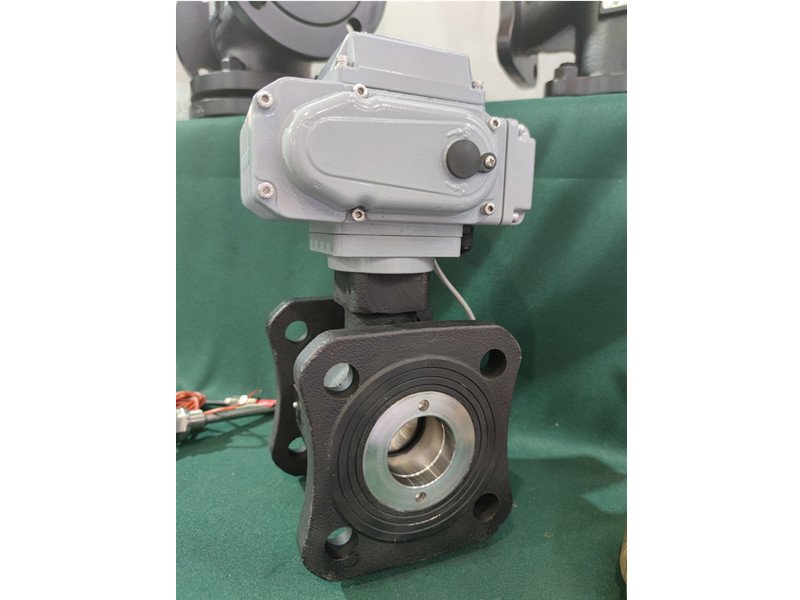

阀体采用特殊形状的V型结构，是一种直角回转的高级
控制阀，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，
其主要做调节阀使用，也可以做开关阀使用。
阀芯设计成带有特殊形状的V型缺口，所以具有很大的剪切力及自洁功能，尤其适用于含微小固体颗粒的循环水介质，因此广泛应用于
中央空调、采暖、水处理等系统的流体控制。
用途
物联网智慧
温控阀 ---- 助力供热二次网平衡和节能
* 照顾到到每一个住户的舒适度
* *大程度实现热网的节能环保运行
* 简单易行的改造工程
对于改造项目，物联网调控阀采用无线通讯方式，避免了综
合布线的繁琐。通过NB/IOT通讯模块，实现与云端控制平台
的稳定对接。
执行器集成温度自动调节算法、通讯模块、
电源转换模块以
及温度、压力信号采集转换功能。结构紧凑，无需安装
电控箱。
* 大幅减少供热调试和维修工作量
功能特点
1、通信功能：
提供RS-485 ModbusRTU、M-bus、NB-IoT、蓝牙等可方便地与上位机及手机APP对接。
2、智能控制功能：
可通过通讯接口编程，编程后可在无人值守、无上位机的情况下，自动调节阀门开度。
可预设温度、温差、压力、压差、流量、热量，实现自动调节阀门开度
3、防卡死设计
当阀门被异物卡住时，超过一定时间阀门自动停止，防止烧毁
电机。
4、特殊V V 型球心设计
调节性能更佳，流量特性接近等百分比。
5、泄漏率
零泄漏，高关断压差
6、手动操作设计
当阀门的电动部分瘫痪时，可通过手动摇柄打开或关闭阀门。
7、高等级防护
智能执行器部分防护等级为IP67（IP68可定制）
性能参数
阀体：
口径 DN40-DN150
材质 阀 体 球墨铸铁
球 体 304
不锈钢 阀 座 PTFE（
聚四氟乙烯）
阀 杆
304不锈钢 O 型 圈 三元乙丙橡胶
工 作 介 质 无凝固的冷/热水，*大浓度50％的乙二醇溶液
介 质 温 度 -10～120℃
公称压力 PN1.6MPa
关闭压差: 600KPa
泄漏率: ≤0.01％Kvs
流量特性： 等百分比
执行器：
型 号
额定电压 24V DC
额定电流 2A
灵敏度 1.0％
频 率 50/60Hz
扭 矩 50Nm
运行时间(0～90o) 30S
室温限制 -20℃ ～ +60℃
保护等级 选制IP65/IP67/IP68
