T03S磁电式
传感器是采用新型工艺和特殊材料研制的测速传感器，传感器灵敏度高，可靠性强。该传感器可与SZC系列智能转速表配套，也可作为其他
测速仪、测震仪的一次表。
一、产品概述

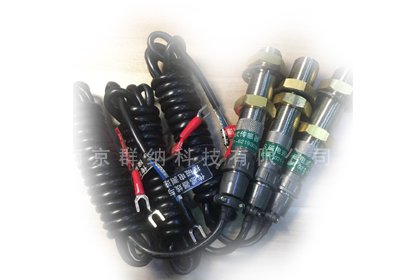

T03S磁电式转速传感器是采用新型工艺和特殊材料研制的测速传感器，传感器灵敏度高，可靠性强。该传感器可与SZC系列智能转速表配套，也可作为其他测速仪、测震仪的一次表。
二、传感器外形及尺寸
T03S磁电式转速传感器外壳为M16×1不锈
钢管，前端面为Φ4
纯铁，内部由环氧树脂封装。传感器引出线采用X12K4P航空插头座，其插座部分经车圆后与
不锈钢螺纹管封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。
三、T03S磁电式转速传感器安装及使用
T03S磁电式转速传感器内的稀土磁芯在端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号。因此在旋转体上安装导磁材料构成的发讯
齿轮或孔板，传感器可安装在径向或轴向，传感器端面距齿顶气隙＜1mm，距离较小灵敏度提高感应出较大的输出信号，传感器输出为双芯
屏蔽线，其
屏蔽网线与双芯线中任一根相并接后再连接至SZC转速表磁电式输入“—”端。
四、T03S磁电式转速传感器安装及使用
T03S磁电式转速传感器内的稀土磁芯在端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号。因此在旋转体上安装导磁材料构成的发讯齿轮或孔板，传感器可安装在径向或轴向，传感器端面距齿顶气隙＜1mm，距离较小灵敏度提高感应出较大的输出信号，
传感器输出为双芯屏蔽线，其屏蔽网线与双芯线中任一根相并接后再连接至SZC转速表磁电式输入“—”端。
五、发讯齿轮要求及传感器正确安装
齿轮材料：铁或其它导磁材料
齿轮外形要求：齿顶宽≥Φ，齿距≈3Φ（Φ为传感器磁头直径）、齿高≥齿距。传感器正确安装：将传感器旋到底（磁头碰到齿顶）再后退半圈以保证气隙0.5mm左右，从而使低转速能稳定显示。另外齿轮直径大、齿数多信号输出也相应增大。
六、T03S磁电式传感器技术参数
线圈电阻：380Ω～400Ω，输出电压如下表（供参考）
输出电压波形：渐开线齿轮—近似正弦波，孔板—正负脉冲。
使用温度：-20℃～80℃,安装螺纹：标准M16×1，
螺杆长度：50mm。
本公司另有产品
QN03齿轮转速传感器、T03传感器、SZC-KYPN智能转速表等相应配套。
