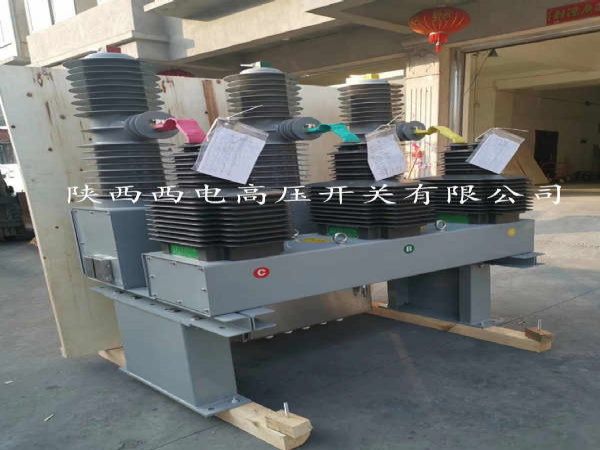

35kv户外柱上真空
断路器_zw32-40.5小型化
智能开关_智能控制_综合继电保护,通讯于一体,是现代高科技的产物,它既可用于发电厂，
变电站，
电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于偏远深山地区；
因零件少,紧凑,小巧,重量轻,整体动作稳定性好，整体机构便于安装,结合现代加工工艺与计算机辅助设计技术，采用了一代
弹簧机构与永磁机构的优点于一身.其追求高可靠,易维护的设计理念打造出一代优越产品,是目前电力系统的选择。
可在断路器侧边加装
隔离开关，形成户外高压
真空断路器一户外
高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。
执行标准
GB1984《交流
高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外
高压真空断路器技术条件）。
实用环境条件
1 周围空气温度：上限+40℃，下限-40℃；
2 海拔：普通型不大于2000mm，高原型不大于3500mm；
3 风压：不超过700pa（相当于风速34m/s）；
4 覆冰厚度：10mm；
5 地震烈度：不超过8度；
特点
35kv
柱上真空断路器会设置相应保护装置，发挥控制、测量、保护等多种作用。一般来讲，断路器、保护装置通常在相同电杆上进行安装，连接时主要使用出厂自带连接线。整个保护装置箱处于全封闭形式，并发挥过负荷、重合闸与过流三段等多种保护作用，对可以采集的无功功率、有功功率、电压、电流等多种内容进行测量，故障报警的有关信息也包含在其中。同时，借助操作面板，能够开展数据录入、数据查看等多种工作，操作面板上面有告警灯、指示灯，并包含多种操作按钮，可以有效控制智能断路器。
功能
自动切除单相接地故障
用户支线发生单相接地故障时，分界开关自动分闸,变电站及馈线上的其它分支用户感觉不到故障发生;
自动隔离相间短路故障
用户支线发生相间短路故障时,分界开关在变电站出线保护跳闸后立即分闸.变电站重合后,故障线路被自动隔离,馈线上的其它分支用户迅速恢复供电(相当于一次瞬时性故障);
快速定位故障点
用户支线事故成分界开关保护动作后,仅责任用户停电,由其主动报送事故信息,电力公司可迅速派员到场排查;分界开关如配有通信模块,则自动将信息报送到
电力管理中心.
监控用户负荷
分界开关可配置有线或无线通信附件,将监测数据传送到电力管理中心,实现用户负荷的远方实时数据监控.
具有环网运行功能,可应用于环网线路,
具有计量功能,可监测线路的电压,电流,频率及电量,并可远传至管理中心.
有人谐波分析功能,可为以后的电网污染治理提供可靠依据
电流
互感器、保护装置
（1）在出厂智能真空断路器时，通常会带有
电流互感器，主要的电流比设计包括三变流比、双变流比与单变流比。相比之下，灵活的是三变流比，100/5和200/5使用多，能够充分应用到10kV线路中。工作人员可按照运行的实际负荷对变流比进行选取。要想让变流比发生改变非常容易，只需根据说明书中的流程进行二次线的改接工作即可，通常断路器侧面会进行抽头的设置。当改变了变流比以后，若条件允许，应开展相应传流实验，当确保没有错误后就能够正常使用，可以修改互感器中变流比具体系数，让一测电流的测量更加具有精确性和准确性。
开断能力
短路开断关合试验
（a）额定短路开断电流 20kA
非对称开断直流分量： 与分闸时间允许下限值相对应。
试验操作顺序 0-0.3s-CO-180s-CO
关合电流（峰值） 50kA
异相接地故障开断试验
（a）开断电流 额定短路开断电流的86.6％。
（b）试验顺序 0-0.3s-CO-180s-CO
应用
在变配电所应用中，电气自动化技术主要有以下方面的功能作用。
保护功能：在电网运行中，对电压和过电电流进行保护，可以采用的方式有线路保护、自闭线路保护和
变压器保护等。
（2）通信功能：实现设备之间的通信，使数据得以顺利传输，将程序命令发送出去，并将故障指令等上报，在智能电网中是重要的组成部分。
（3）远程控制与管理：利用电气自动化技术，技术人员可以实时监测，将相关指令输入其中，远程控制电网，要查看的资料可以随时调看，通过了解电网的实际情况来完善对电网的控制和管理。
