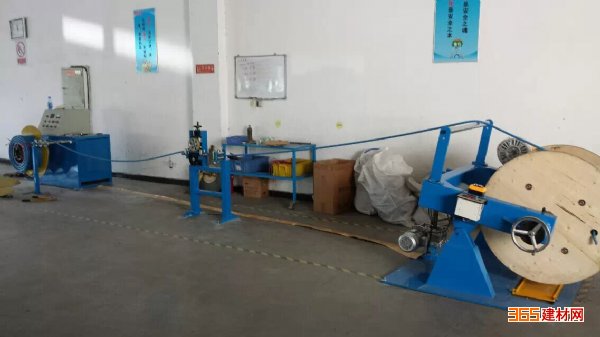

1250型主动放线成圈机配置
㈠设备组成
序号 名称及规格 数量
1 Φ1250主动张力放线机 1件
2 立式储线架 1台
3 高精度计米器 1台
4 中截面成圈主机 1台
㈡机械主要性能
一、Φ1250主动张力放线机
(1)机械采用GS1250制造完成 .
(2)放线盘规格:800-1250mm任意可调.
(3)升降方式:
电机升降
(4)刹车方式:气动刹车
(5)放线速度:0-200米/分钟
(6)适用线径:光缆直径4-15mm
(7)放线电机;11KV+RV
减速机 (8)
变频器功率:11kw
(9)夹盘方式:手摇夹紧
二、立式储线架
(1)储线轮直径:350mm(上五下四)
(2)储线轮表面处理:喷油氧化
(3)储线长度:约16米
三、 高精密计米器
⑴计米压轮(包胶)采用单向
轴承线标只能前进不能后退
(2)计米轮宽度:40mm
(3)大线速250/MIN(米/分钟)
(4)测量精度:百分之零点二
(5)感应方式:电感式感应
(6)计米轮可以与客户
喷码机的
编码器相连,编码器由客户自备。
四、中截面自动排线机成圈机主轴中心高度定为560mm
⑴排线方式:光杆排线
⑵主机转速:0-350转/分钟
(3)适用线盘外径 :φ400-508mm
(4)收盘成圈高度:*大φ304mm
(5) 成圈重量:0-50公斤
(7)收线电机:4KW415V
五、机器颜色:海蓝色、米色菊纹
六、生产线方向:左放右收、
七、
电源电压:415V
八、固定方式:膨胀
螺丝固定
九、整套生产线安装长度:长x宽=6米x2米
