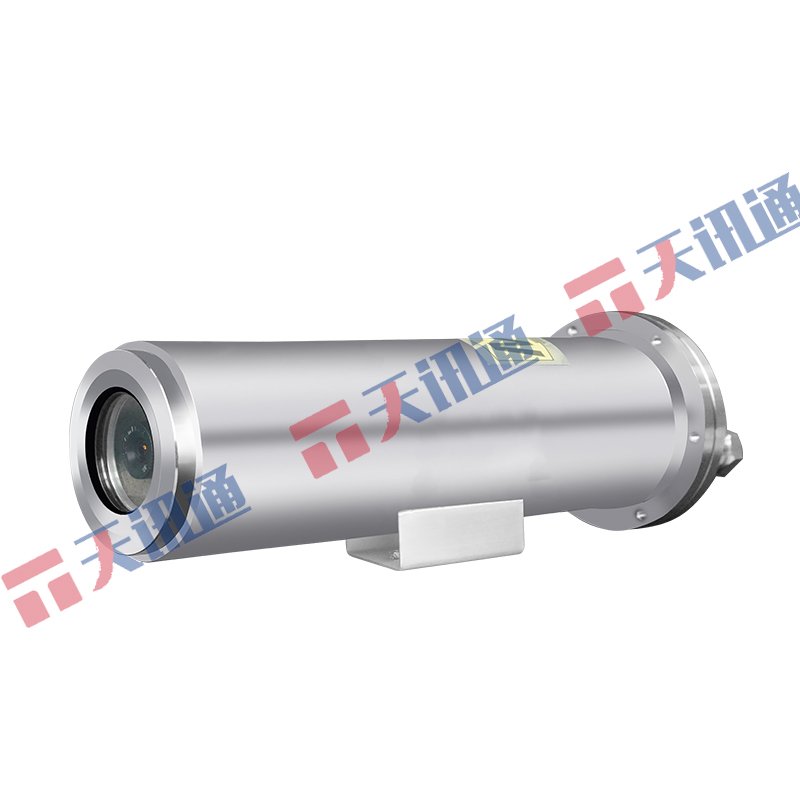

KBA127矿用隔爆型光纤红外
摄像机，用于井下重要场所的图像摄取和传输，适用于含有甲烷等爆炸性混合气体、具有爆炸危险的煤矿井下。是矿用电视监控的主要组成部分。产品使用稳定可靠，国内性价比*高。KBA127矿用隔爆型光纤
红外摄像机按GB3836-2010标准、Q/SG002-2013《矿用隔爆型光纤红外摄像机》标准设计制造；本摄像机内置AC100-240V自适应
电源；采用台湾晶元高亮度、高稳定性、低热量、散热性能好的陶瓷
红外灯，可视距离可达60m；单模单路数字视频
光端机，传输距离可达40km；前端匹配索尼CCD700线摄像机（可自动彩转黑）。KBA127矿用隔爆型光纤红外摄像机具有结构紧凑，体积小，重量轻，防爆，抗震，防潮等特点；能在光线较暗的条件下获得良好的监视效果，是煤矿
工业电视系统中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备。
产品特点
●采用索尼CCD彩色700线摄像机（可自动彩转黑），匹配台湾晶元高亮度、低热量陶瓷红外灯，可视距离可达60m，图像干净明亮；
●视窗采用特殊的钢化平板玻璃制作，在坚固的同时，了画质的清晰；
●
钢化玻璃视窗表面经纳米技术处理，光通率高，不粘水，不粘油，排斥灰尘；
●具备2个出线孔，可使用防爆挠性管或
铠装电缆进行防爆电气连接；
●安装方便，维护简单，可选用
万向节配合固定支架，适合墙壁、基座、立柱等安装；
●全304不锈
钢材质，防腐、防爆、防尘、防水；
●内置AC100-240V自适应电源；
●内置单模数字视频光端机，传输距离可达40km
型号 KBA127-K1SND0(I) 防爆型式 Ex d I Mb
防爆合格证号 320180932 煤安标志号 MFA180235
材质 304
不锈钢 防护等级 IP54
外形尺寸 155(宽)*239(高)*481mm(长) 内部空间 ￠107mm×360mm(长)
视窗面积 ￠60mm 单位重量 ≤10kg
出线孔规格 G-3/4″ 出线孔数量 2
安装方式 墙壁、基座、立柱 使用温度 -20～40℃
相对湿度 ≤(+25℃) 大气压力 80KPa～106KPa
输入电压 AC110-240V 输入视在功率 ≤24VA
电源模块输出 OUT DC12V 2A 电源接口 2芯/3芯
接线端子视频输入接口数量 1 视频输入接口/抗阻 BNC/75Ω非平衡接口
视频带宽 5-8MHz 光纤接口数量 1
光纤种类 单模单纤 光纤接口规格 FC
光发射波长 1310nm 光发射功率 -8dBm～0dBm
传输距离 0-40km 输出接口 单路FC光纤接口
摄像机型号 SG-700 信号制式 PAL
图像
传感器 1/3SONY ICX673AK 解析度 700TVL
红外距离 60米 红外灯开启模式 自动
视频输出 1.0Vp-p(75Ω，复合视频) 彩转黑切换 自动
信噪比 ≥50dB 自动增益（AGC） 自动
*低照度 黑白0.001Lux@F1.2，彩色：0.3Lux/F1.2 AE控制 自动
背光补偿（BLC） 开/关 EV补偿 -10.5至+10.5dC(1.5dB段)
同步方式 内同步 电子快门 1/25s至1/10000s
白平衡 自动白平衡 镜头 4-25mm焦距
