图文详解

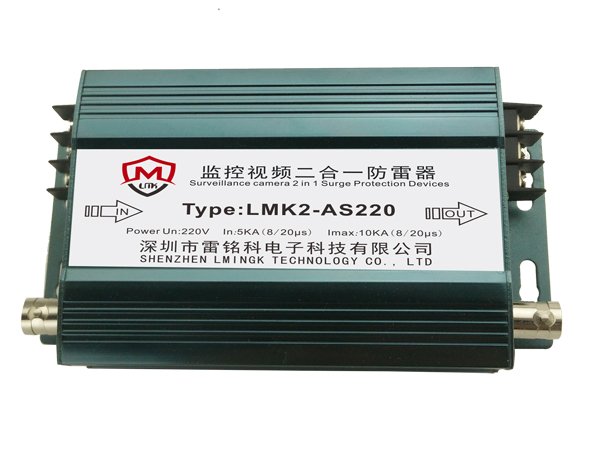

雷铭科LMK2-AS220二合一
防雷器（又称：
电源视频
二合一防雷器，视频二合一
避雷器，视频二合一
电涌保护器）是依据IEC和GB标准设计，主要用于各类高清网络
摄像机（HD Network Camera）电源和网络信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。
功能特点：
1、*大通流容量：10KA(8/20μS)，
电源线路采用两级复合平衡*安全线路，交流可以不分零/火线，零/火线随便接(直流需分正负 极），差模(线对线)、共模(线对地)全模保护，残压低，特别适合室外设备，受雷击能量大，对残压值要求比较严酷的安装场所。
2、网络线路内部同样采用两级串联式复合型保护，差模(线对线)、共模(线对地)全模保护，残压低，使用寿命长；
3、能有效防止电源、网络等线路间电位差瞬时增大而造成的设备损坏；
4、采用集成化结构、在符合相关参数的情况下体积做到*小，不占空间;
5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；
技术指标：
安装方法:
1、二合一防雷器串联安装在摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。
2、线路端子接法（电源部分）：电源两端分别对应接“L/+”“N/-”。
3、BNC视频线接法:直接使用同轴连接线的BNC公母头卡接即可。
4、
接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能*优。
5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。
